Bauleitplanung

Befehl: EAWS_RPNS_VISIBILITY_ORDER

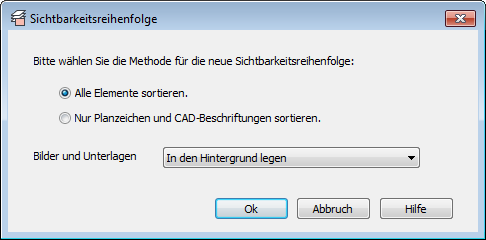

Über den Befehl Reihenfolge werden je nach Auswahl alle Objekte einer Zeichnung automatisiert in eine Sichtbarkeitsreihenfolge gebracht, oder die einzelnen Objekte innerhalb eines Planzeichens inklusive der CAD-Beschriftungen gesondert sortiert. Elemente auf gefrorenen und ausgeschalteten Layern werden dabei nicht berücksichtigt. Bei Aufruf des Befehls erscheint eine Dialogbox, in der eine entsprechende Auswahlmethode gewählt werden kann.

• Alle Elemente sortieren - Alle in der Zeichnung vorhandenen Objekte werden anhand eines vorprogrammierten Automatismus in eine sinnvolle Sichtbarkeitsreihenfolge gebracht. Die einzelnen Elementtypen sind intern gruppiert. Diese haben eine bestimmte Priorität bei der Sortierung. So werden Beschriftungen immer in den Vordergrund und Schraffuren in den Hintergrund gebracht. Die konkrete Reihenfolge der Gruppen ist folgende:

Zur Behandlung der Reihenfolge vonBildern und Unterlagenkönnen Sie mit Hilfe einer Klappliste aus folgenden Optionen wählen:

• In den Hintergrund legen- Dies ist die gängige Behandlung und legt alle Pixelbilder und Unterlagen in den absoluten Hintergrund.
• Bilder an ihrer Position belassen- Pixelbilder und Unterlagen bleiben an ihrer gegenwärtigen Position.

• Nur Planzeichen und CAD-Beschriftungen sortieren - Bei dieser Option werden nur Planzeichen sortiert, aber trotzdem die CAD-Beschriftungen in den Vordergrund gebracht.

Die Option Nur Planzeichen und CAD-Beschriftungen sortieren belässt im Wesentlichen alle Objekte, die nichts mit den Planzeichen zu tun haben, in ihrer zuvor hergestellten Schichtung. Nur CAD-Beschriftungen (MTexte, Texte, Bemaßungen, Führungslinien) werden ganz nach oben gelegt. Die Planzeichen sortieren sich dann um die CAD-Elemente herum und implizit ergibt sich dadurch in den meisten Fällen die perfekte Sichtbarkeitsreihenfolge fürs Plotten.

Das Schlüsselwort Schraffurablage 2 ergibt sich aus den Möglichkeiten der Grafikdefiniton eines Schraffurplanzeichens. Planzeichen, die mit der Schraffurablage = 2 definiert sind, werden beim Reihenfolge-Befehl und dem XPlanImport ganz in den Hintergrund gelegt, beim normalen Anwenden hingegen in den Vordergrund. Nützlich ist das für Hilfsplanzeichen wie der überbaubaren oder nicht überbaubaren Grundstücksfläche.
