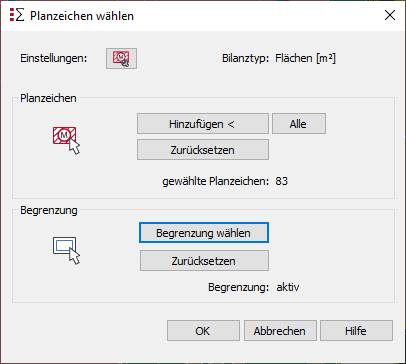

Nach dem Aufruf der Bilanzfunktion, welcher entweder bevorzugt aus dem Projektbrowser oder aber aus dem Menü erfolgen kann, erscheint zunächst die Dialogbox Planzeichen wählen, welche im Wesentlichen dem gängigen Auswahldialog zur Selektion von Planzeichen entspricht, jedoch um die Möglichkeit erweitert ist, zusätzlich eine Begrenzung in der Zeichnung zu wählen.

Wurden Planzeichen zuvor im Projektbrowser selektiert, erscheint deren Anzahl bereits im Dialog. Die Auswahl lässt sich jedoch unabhängig davon durch Betätigung der jeweiligen Schaltflächen im Abschnitt Planzeichen wie folgt ändern:



  • Hinzufügen <  – Planzeichen lassen sich durch eine grafische Auswahl in der Zeichnung hinzufügen.
  • Alle – Es werden automatisch alle Planzeichen in der Zeichnung gewählt.
  • Zurücksetzen – Entfernt alle Planzeichen aus der Auswahl.



Im Dialogabschnitt Begrenzung steht die Möglichkeit zur Verfügung, das zu berechnende Areal einer Flächenbilanz einzuschränken. Die Betätigung der Schaltfläche Begrenzung wählen erlaubt hierbei die Auswahl einer geschlossenen Polylinie (Begrenzung: aktiv), welche mit Hilfe der Schaltfläche Zurücksetzen wieder deselektiert werden kann (Begrenzung: keine).

Schneidet die Begrenzung eine Fläche, wird deren Berechnungsergebnis an der Schnittkante abgeschnitten. Außerhalb der Begrenzung liegende Flächenteile werden nicht berechnet. Anhand der Begrenzungslinie und möglicher geschnittener Flächen wird eine neue Geometrie-Berechnung durchgeführt, welche die Grundlage der Flächenbilanz darstellt.

Nach der Selektion der Planzeichen und der etwaigen Wahl einer Begrenzungslinie ist der Dialog mit OK zu bestätigen, worauf der Bilanzdialog je nach Festlegung des Bilanztyps (Flächen, Linien oder Punkte) im Setup geöffnet wird. Die Einstellungen zur Bilanzierung können über den Button () Einstellungen öffnen an dieser Stelle noch einmal angepasst werden. Der derzeitig eingestellte Bilanztyp und die im Setup spezifizierte Einheit ist rechts oben Dialoges sichtbar.





Achtung: Besondere Sorgfalt ist geboten, wenn Ihre Zeichnung mehrere Bereiche oder gar Pläne beinhaltet, da die Bilanzfunktion nicht die Sinnhaftigkeit der Auswahl abwägen kann und diese Separierungen nicht selbstständig trennt. Eine Planzeichenauswahl über mehrere Pläne oder Bereiche wird daher zusammen bilanziert. Mit Hilfe einer Selektion aus dem Projektbrowser lassen sich Pläne und Bereiche aber sauber getrennt berechnen.
