Befehl: EAWS_RPNS_REDRAW



In bestimmten Fällen ist es notwendig, bereits angewendete Planzeichen neu zu zeichnen. Beim Neu zeichnen von Planzeichen wird das Planzeichen vollständig aus der Zeichnung gelöscht und auf Basis der Grafikdaten, möglichen grafischen Anpassungen und dem aktuell eingestellten Maßstab neu gezeichnet.

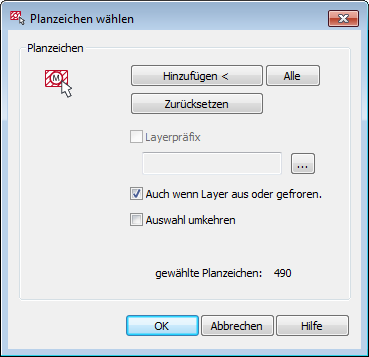

Wird der Befehl über das Menü aufgerufen, blendet sich die Dialogbox Planzeichen wählen ein, worüber eine selektive Bestimmung der Planzeichen erfolgen kann.



Wurden Planzeichen zuvor im Projektbrowser selektiert, erscheint deren Anzahl bereits im Dialog. Die Auswahl lässt sich jedoch unabhängig davon durch Betätigung der jeweiligen Schaltflächen im Abschnitt Planzeichen wie folgt ändern:

  • Hinzufügen <  – Planzeichen lassen sich durch eine grafische Auswahl in der Zeichnung hinzufügen.
  • Alle – Es werden automatisch alle Planzeichen in der Zeichnung gewählt.
  • Zurücksetzen – Entfernt alle Planzeichen aus der Auswahl.



  • Bereits eingefügte Planzeichen können zur besseren Strukturierung nachträglich mit einem Layerpräfix versehen werden (dies erfolgt über den Befehl Grafik editieren). Nach vorhandenen Layerpräfixen kann die Zeichnung durchsucht und die entsprechenden Planzeichen gewählt werden.
  • Auch wenn Layer aus oder gefroren - Planzeichen, die sich auf einem deaktivierten Layer befinden, können optional in die Auswahl mit einfließen oder entsprechend ignoriert werden.
  • Mit Auswahl umkehren kann die aktuell vorgenommene Auswahl umgekehrt werden, sprich alle bereits gewählten Planzeichen werden nicht in den Auswahlsatz mit einfließen und nur die zuvor nicht gewählten Planzeichen bilden den neuen Auswahlsatz.


Der Befehl kann manuell durch den Befehlsaufruf durchgeführt werden, wird aber auch teilweise automatisch im Zusammenhang mit anderen Befehlen durchgeführt. Im Folgenden werden Fälle geschildert, für die das Neu zeichnen relevant ist.
