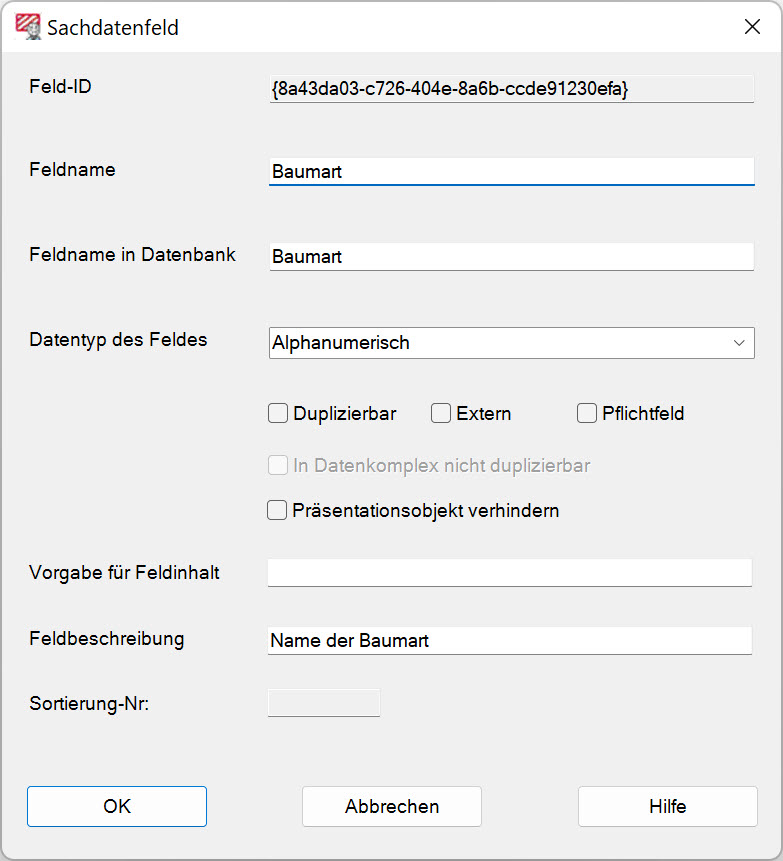

Um eine neues Sachdatenfeld anzulegen, ist das entsprechende Icon aus der Toolbar des Systemdatenfensters aufzurufen, worauf die Dialogbox Sachdatenfeld erscheint.



Geben Sie in der Oberfläche folgende Informationen ein:



  • Feld-ID – Eindeutige, automatische Vergabe für eine interne Nummerierung des Datenfeldes.
  • Feldname – Unter dieser Bezeichnung erscheint das Sachdatenfeld in der Liste der verfügbaren Sachdatenfelder.
  • Feldname in Datenbank – Unter dieser Bezeichnung wird das Sachdatenfeld in der System-Datenbank eingeführt. Die Nomenklatur in der Datenbank sollte ohne Sonder- oder Leerzeichen sowie kurz und knapp sein.
  • Datentyp des Feldes – In einer Klappliste steht die folgende Auswahl zur Verfügung:
  • Ganzzahl

Es können nur ganze Zahlen eingetragen werden.
  • Numerisch

Neben Ganzzahlen dürfen auch Dezimalwerte, die durch einen Punkt getrennt sind, Verwendung finden.
  • Alphanumerisch

Der Inhalt kann sich aus beliebigen Zeichen zusammensetzen.
  • Ja/Nein

Boolean Attribut, d.h. zulässig sind nur die Werte 0 und 1. 0 bedeutet Nein, 1 hingegen Ja.
  • Ja/Nein/Unbekannt

Boolean Attribut mit tristate-Eigenschaft, d.h. zulässig sind die Werte 0, 1 und 2, wobei 0 = Nein entspricht, 1 = Ja und 2 = unbekannt. Der Wert unbekannt führt beim XPlanExport dazu, dass das Sachdatenfeld unberücksichtigt bleibt.
  • Datum

Ermöglicht ausschließlich die Angabe eines Datums in den Schreibweisen 1/1/199x, 1. Januar 199x, 1.1.199x und 01.01.199x.
  • Aufzählung

Bei der Aufzählung können alphanumerische Inhalte wiederholt werden. In den entsprechenden Datenfeldern können durch ein Komma und Komma/Leerzeichen getrennt Inhalte wiederholt werden. Relevant ist das u. a. bei dem Datenfeld Dachform, wo für Beschriftungszwecke mehrere Angaben getätigt werden können und die Exportfunktionen dennoch die Werte unterscheiden können.
  • Verweis

Ein entsprechend typisiertes Datenfeld kann eine Relation zu einem anderen Objekt herstellen. Verwendet wird dieses derzeit bei der Zuordnung des Geltungsbereiches zu einem Planbereich.
  • Römische Zahl

Hierbei handelt es sich um einen alphanumerischen Typ, der beim XPlan-Import von einer arabischen Zahl in eine römische Zahl umgewandelt wird.
  • Komplex

Ein komplexer Datentyp ist ein Attribut mit Unterattributen. Einem Sachdatenfeld, welches in der Systemdatenbank vom Datentyp "Komplex" ist, können im Fenster Sachdaten deswegen andere Sachdatenfelder untergeordnet werden.
  • Duplizierbar – Ein Sachdatenfeld mit der Markierung Duplizierbar kann im Dialog Sachdaten editieren wiederholt werden. Diese Option sollte nur aktiviert werden, wenn das Attribut in XPlanung die Kardinalität 0..* aufweist. Das bedeutet, dass es unbelegt aber auch mehrfach belegt werden darf.
  • Extern – Externe Datenfelder werden in WS LANDCAD für Verweise und Externe Referenzen verwendet. Sie werden im Standard-Sachdaten-Dialog nicht angezeigt, sondern nur in den Dialogen zu Referenzen editieren.
  • Pflichtfeld – Um im Sachdaten-Dialog zu signalisieren, dass ein Sachdatenfeld zwingend einen Inhalt aufweisen muss, kann man es als Pflichtfeld charakterisieren. Dieses Sachdatenfeld wird infolgedessen im Sachdaten-Dialog fett darstellt und mit einem Sternchen versehen. Diese Option sollte nur aktiviert werden, wenn das Attribut in XPlanung tatsächlich die Kardinalität 1 aufweist.
  • In Datenkomplex nicht duplizierbar - Diverse Sachdatenfelder können aufgrund der Eigenschaft Duplizierbar im Sachdaten-Dialog mehrfach vergeben werden. Allerdings kann es sein, dass ein Sachdatenfeld als eigenständiges, flaches Attribut durchaus duplizierbar ist, als Unterattribut im Kontext eines komplexen Datentypes jedoch nicht. Ein Beispiel wäre die Zweckbestimmung. Über die Eigenschaft In Datenkomplex nicht duplizierbar kann eine Wiederholung verhindert werden.
  • Präsentationsobjekt verhindern - Der Inhalt einiger Sachdatenfelder wie dem des Rechtscharakters oder Boolean (Ja/Nein)-Attribute im Allgemeinen sind als Präsentationsobjekte (Beschriftungen) in einer Planzeichnung nie von Nöten. Die Option Präsentationsobjekt verhindern unterbindet daher die Anzeige des betreffenden Attributes im Rahmen der Textübernahme bzw. unterdrückt die Möglichkeit, aus dem Sachdaten-Dialog heraus die Funktion Textliches Präsentationsobjekt einfügen aufzurufen.
  • Vorgabe für Feldinhalt – Optionaler Vorgabewert, der bei der Sachdateneingabe angezeigt wird. Beim Zeichnen des Planzeichens kann man später von der Vorgabe abweichen.
  • Feldbeschreibung – Optionale, erläuternde Bemerkung.
  • Sortierung-Nr. – Die Sortierungsnummer ermöglicht die Berücksichtigung einer inhaltlichen Reihenfolge bei der Anzeige des Datenfeldes im Sachdaten-Dialog. Ein neues Datenfeld bekommt automatisch eine Sortierungs-Nr. zugewiesen. Der Wert ist aktiv nicht änderbar, jedoch passt er sich selbsttätig an, wenn im Fenster Systemdaten per Drag & Drop ein Datenfeld nach unten oder oben verschoben wird.


Mit OK ist das neue Sachdatenfeld angelegt. Ein weiteres Speichern entfällt.
