Befehl: EAWS_RPNS_COPY


Dieser Befehl dient zum Kopieren von Planzeichenelementen und CAD-Elementen. Die spezielle Funktionsweise dieses Befehls gewährleistet, dass eine beliebige Anzahl von Planzeichen aus einer Zeichnung in eine andere datentechnisch sauber übergeben werden können. So ist es z. B. möglich, eine in einem separaten Verfahren erfolgte Flächennutzungsplan-Änderung in den bestehenden Gesamtplan zu übertragen.

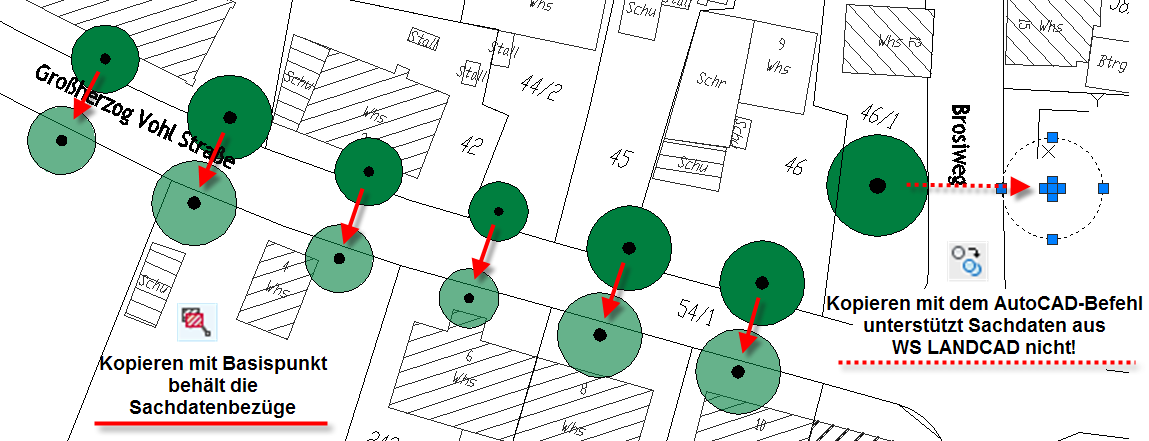

Natürlich unterstützt der Befehl auch das Kopieren innerhalb einer Zeichnung, um z. B. sehr schnell eine Allee zu erhaltender Bäume auf der gegenüberliegenden Seite einer Straße anzuwenden.

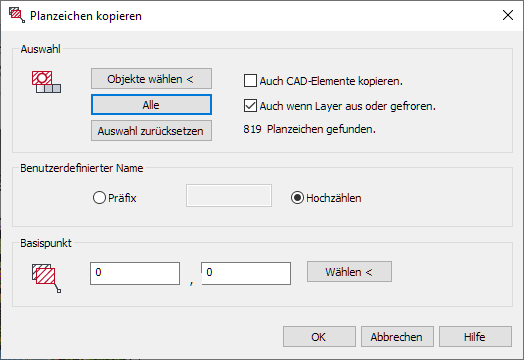

Die Dialogbox Planzeichen kopieren ermöglicht eine selektive Bestimmung der Planzeichen. Es werden die Vergabe von Flächennummern und die Position des Basispunktes beachtet.

Auswahl – Mit den Schaltflächen Objekte wählen < und Alle können die zu kopierenden Elemente in der Zeichnung bestimmt werden. Sind im Projektbrowser Planzeichen bereits selektiert, so werden diese als gewählte Planzeichen aufgeführt. Die Auswahl kann über die Schaltfläche Auswahl zurücksetzen aufgehoben werden.


Mit der Option Auch CAD-Elemente kopieren lassen sich auch CAD-Elemente kopieren. Um zu gewährleisten, dass keine Inhalte auf versehentlich deaktivierten Layern in Vergessenheit geraten, kann man die Option Auch wenn Layer aus oder gefroren nutzen.

  • Benutzerdefinierter Name – Planzeichen werden vom Planzeichenmanager universell durchnummeriert. Würde man nun ein Planzeichenobjekt in eine andere bestehende Zeichnung einfügen, bestünde die Gefahr doppelter benutzerspez. Namen. Um eine Kollision zu vermeiden, werden ausgehend von der zuletzt verwendeten Benennung die Nummern der eingefügten PZ-Objekte automatisch hochgezählt. Alternativ können die Nummern der einzufügenden Planzeichen beibehalten oder mit einem vorangestellten Begriff (Präfix) versehen werden.
  • Basispunkt – Wenn ein georeferenzierter Bauleitplan lagegemäß in eine andere Zeichnung überführt werden soll, ist der Basispunkt unbedingt an der Koordinate 0, 0 zu belassen! Wenn allerdings Planzeichen innerhalb einer Zeichnung kopiert werden, ist sinnvollerweise ein Basispunkt in der Nähe der zu kopierenden Objekte zu Wählen <.

Die angezeigte Anzahl der kopierten Planzeichen und zugehörigen Sachdaten wird in die Windows Zwischenablage kopiert.

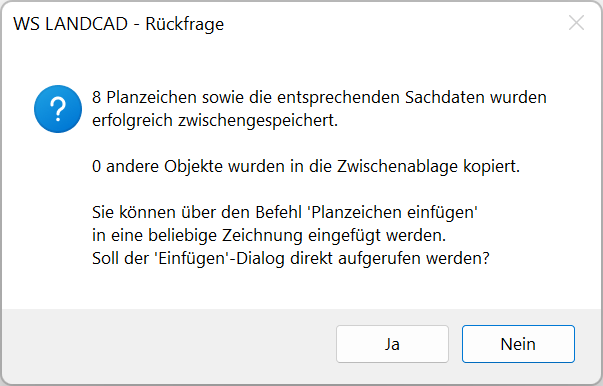

Nach dem Kopiervorgang erscheint ein Hinweis über die Anzahl der Planzeichen, die inklusive der Sachdaten kopiert wurden, und über die Anzahl  anderen CAD-Objekte.

Falls man die Elemente in dieselbe Zeichnung einfügen möchte, bietet der Hinweis das sofortige Aufrufen des Planzeichen einfügen-Befehls an
