Auch bei der Berechnung der Nutzungsmaße können doppelte oder sich überlappende 'Baufenster bzw. Baukörper' zu einer Verfälschung des Ergebnisses führen. Da die normale Überlappungsanalyse (Bauleitplanung \ Gruppe Prüfung) keine Überlagerungsflächen berücksichtigt, ist in die Funktion Nutzungsmaße prüfen eine Analyse sich überlappender 'Baufenster', 'Baukörper' und 'Nebenanlagen' eingebaut. Sie reagiert, wenn sich die genannten Klassen auf einer Baufläche bzw. einem Grundstück überlappen.

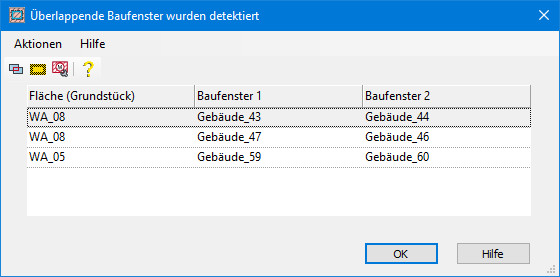

Sollten nach der Planzeichenwahl Überlappungen erkannt worden sein, werden diese zeilenweise im Dialog „Überlappende Baufenster wurden detektiert" angezeigt:



In der Spalte Fläche (Grundstück) wird der benutzerspezifische Name (siehe Sachdaten-Dialog) des Grundstück-Planzeichens aufgeführt, in dem sich die überlappenden 'Baufenster bzw. Baukörper' befinden. Wenn kein Grundstücks-Planzeichens eingezeichnet wurde, tritt an dessen Stelle der Name der Baufläche, über welchem sie alternativ liegen müssen. In den Spalten Baufenster 1 und Baufenster 2 sind die benutzerspezifischen Namen der Überlappungsobjekte gelistet. Die betreffenden Planzeichen können ausgeleuchtet und die Überlagerungsfläche kann eingezeichnet werden.


In der Toolbar und den Menüs stehen folgende Funktionen zur Verfügung:

Alle Überlappungen zeichnen umrandet die Überlappungsflächen in der Zeichnung mit einem breiten Polygon.

Leuchtet die markierte Überlappungsfläche aus und nicht das markierte Planzeichen. Die Zeile bezieht sich insgesamt immer auf die detektierte Überlappung.

Ermöglicht den Aufruf des PlanZV-Setups mit dem Register Geometrie. Dort kann der Layer und die Breite der Markierung eingestellt werden.

Ruft die Hilfe auf.


Hinweis: Eine Überlappung muss nicht zwangsläufig ein Fehler sein, denn eine Tiefgarage kann als Fläche über Nebenanlagen durchaus gewollt unter einem Baukörper vorkommen. Beides sind Überlagerungen. Überlappungen sind in diesem Fall somit folgerichtig!
