Die Anzeige der Berechnung im Dialog Nutzungsmaßberechnung wird mit Hilfe eines multifunktionalen Dialoges vorgenommen, welcher zum einen durch die Einstellungen im Setup geprägt ist und zum anderen eine Vielfalt von Darstellungs- und Erweiterungsmöglichkeiten bietet.

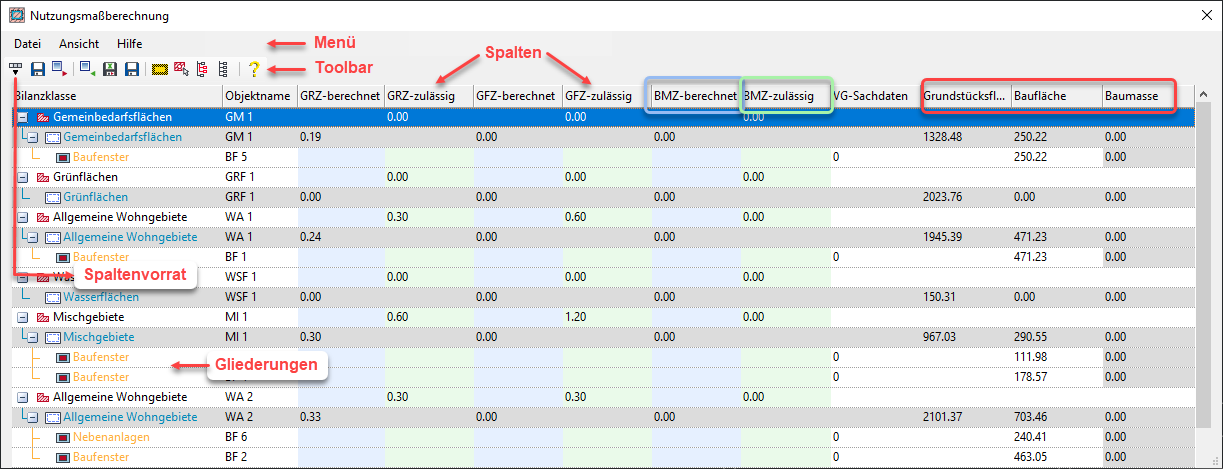

Der Ergebnis-Dialog zur Nutzungsmaßberechnung hat folgenden Aufbau:



  • Menü und Toolbar – Hier stehen verschiedene Funktionen z. B. zur Regelung der Ansicht, Interaktion mit der Zeichnung und der Datei zur Verfügung.
  • Spaltenvorrat – Bei Bedarf lässt sich der Spaltenvorrat erweitern, um der Anzeige weitere Inhalte zuzufügen.
  • Spalten – Die Berechnungen werden spaltenweise angeordnet und lassen sich beliebig durch einen Klick in die Spaltenbezeichnung sortieren. Die Spalten sind teilweise farbig hinterlegt. In den hellblauen Spalten sind berechnete Ergebnisse hinterlegt. In den hellgrünen Spalten werden die planerischen Zielwerte gegenübergestellt, insofern sie in den Sachdaten der Bezugsflächen eingetragen wurden. Weitere Spalten geben z. B. die Größe und Masse von Bauteilen an.
  • Gliederungen – Die Gliederungspunkte des verwendeten Bilanzschemas werden hierarchisch angezeigt und farbig hinterlegt. Die gegliedert angezeigten Objekte können bis auf die Baugebietsebene ein- und ausgeblendet werden.



In der Toolbar und den Menüs stehen folgende Funktionen zur Verfügung:

Blendet den Spaltenvorrat ein oder aus. Bei eingeblendetem Spaltenvorrat können weitere Felder per Drag & Drop in die Auswertung hineingezogen werden. Die angebotenen Sachdatenfelder sind allerdings schon einer Vorauswahl unterzogen worden, denn nicht alle in der Zeichnung verwendeten Datenfelder spielen im Zusammenhang mit den Nutzungsmaßen eine Rolle.

Speichert das aktuelle Spaltenlayout. Dieses gilt solange, bis ein anderes Layout gespeichert wird.

Speichert das aktuelle Spaltenlayout an einem gewählten Speicherort. Dieses kann jederzeit wieder gewählt werden.

Öffnet ein zuvor gespeichertes Spaltenlayout wieder.

Nutzungsmaße exportieren ruft den Exportdialog zur Ausgabe in eine Excel-Datei auf.

Werte speichern schreibt die Ergebnisse in die Sachdaten der Zeichnung.

Der Beenden-Befehl schließt den Dialog. Kann anstelle des "X" genutzt werden.

Leuchtet das markierte Objekt in der Zeichnung aus.

Ermöglicht die Auswahl eines Planzeichens (Objektes) in der Zeichnung, welches anschließend im Nutzungsmaß-Dialog markiert wird.

Blendet die Grundstücke und die darin befindlichen Baukörper/Baufenster (Objekte)  ein.

Blendet die Grundstücke und die darin befindlichen Baukörper/Baufenster (Objekte)  aus.

Ruft die Hilfe auf.
