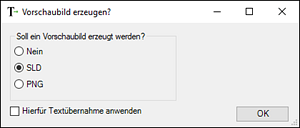

Über die Auswahl der Einstellungen speichern Funktion, öffnet sich ein Speichern-Dialog. über den sämtliche Einstellungen in einer txp-Datei gespeichert werden können. Nach Bestätigung des OK Buttons, öffnet sich eine LANDCAD Abfrage.
  • Soll kein Vorschaubild erzeugt werden, lässt sich der Befehl einfach über die Auswahl des Nein Radiobuttons beenden.
  • Soll ein Dia erzeugt werden (Standard in den meisten WS LANDCAD Bibliotheken), ist SLD auszuwählen
  • PNG bietet eine Alternative zum Dia, das auch transparente Hintergründe akzeptiert.



  • Wurde noch keine Textübernahme für die abzuspeichernden Einstellungen angewendet, lässt sich dies über Hierfür Textübernahme anwenden nachholen, damit ein Vorschaubild erzeugt werden kann.


Nach der Auswahl von SLD oder PNG und der Bestätigung über OK, wird die Erstellung des Vorschaubildes gestartet. Die Erstellung funktioniert grundsätzlich ähnlich. Zu Beginn des Befehls wird ein Zoomdialog eingeblendet, welcher der Herstellung eines geeigneten Bildausschnittes dient. Das Dia wird automatisch erzeugt, sobald der Zoomdialog verlassen wird. Hierbei entsteht eine Datei mit der Dateiendung *.SLD (Slide), welche den gleichen Namen verwendet wie das Managerobjekt. Bei der Erstellung eines Pixelbildes (PNG) werden Sie nach der Bestätigung des Zoomdialoges aufgefordert, einen Ausschnitt, der für das Pixelbild verwendet werden soll zu zeigen. Abschließend wird dann das PNG erzeugt. Hierbei entsteht eine Datei mit der Dateiendung *.PNG, welche den gleichen Namen verwendet die das Managerobjekt.

Nach Beendigung der Erstellung, springt WS LANDCAD zurück in den Textübernahme-Dialog.
