Nach dem Einfügen der definierten Figur erscheint folgende Meldung am unteren Dialogrand:



Dies bedeutet, dass Sie nun entweder eine andere Figur definieren, die Einstellungen für diese Position vornehmen (Layer, Texthöhen, Auf-/Abschlag, Abmessungen) oder direkt zur Berechnung übergehen können. Stellen Sie also spätestens jetzt den Layer und die Texthöhe im mittleren  Dialogteil ein und überprüfen Sie die Angaben zur Position.

Zur Berechnung aktivieren Sie bitte den Befehl Ausführen → Berechnen oder klicken Sie auf das blaue Icon am oberen Bildschirmrand, welches immer dann eingeblendet wird, wenn die Berechnung freigegeben ist.

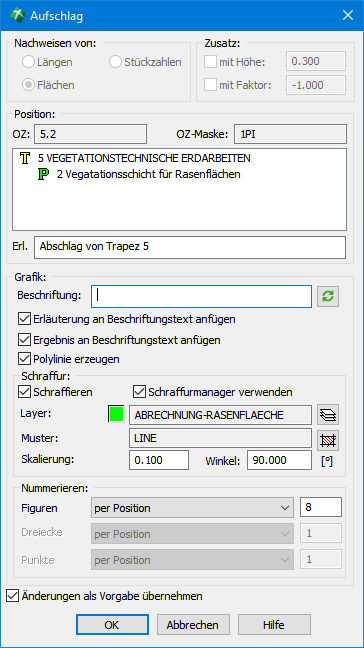

Vor der eigentlichen Berechnung wird ein Bestätigungsdialog aufgerufen, welcher die Bestätigung oder Korrektur aller wesentlichen Eigenschaften erlaubt. Damit wird Ihnen Gelegenheit gegeben, die Eingaben zu überprüfen und positionsspezifische Einstellungen vorzunehmen. Hierzu gehören im Wesentlichen die folgenden Punkte:


  • Erläuterung (Erl.) – Die Erläuterung erlaubt es, das berechnete Objekt näher zu bezeichnen. Die Erläuterung ist auch später im Ergebnisbrowser vorhanden und wird vorgabemäßig hinter dem Beschriftungstext platziert.


  • Beschriftung – Nach einer Berechnung wird i. d. R. ein Beschriftungstext in die Zeichnung eingefügt, damit der berechnete Auf-/Abschlag in der Zeichnung lokalisierbar ist. Der Beschriftungstext setzt sich vorgabemäßig aus der Positionsnummer und dem Kurztext sowie einer Erläuterung zusammen. Es steht Ihnen jedoch frei, diesen Text beliebig zu editieren, z. B. Abschlag von Trapez 5 o. ä.


  • Nummerieren – Die Figuren können nummeriert werden, damit sie mit den übrigen Flächenaufteilungen besser im Zusammenhang stehen. Bitte tragen Sie eine geeignete Nummer in das dafür vorgesehene Eingabefeld ein.


Nach der Bestätigung mit OK wird die Figur innerhalb eines Kreissymbols nummeriert, falls die Nummerierung aktiviert wurde. Hierbei wird der zuvor eingestellte Layer und die Texthöhe der Beschriftung verwendet. Sie werden nun aufgefordert, den Beschriftungstext und anschließend den optionalen Bemaßungstext in der Zeichnung zu platzieren. Die Texte wie auch die dargestellte Figur (bei aktivierter Polylinie) erscheinen stets auf dem jeweils eingestellten Layer. Hatten Sie die Generierung einer Polylinie  deaktiviert, wird die zuvor temporär gezeichnete Figur wieder entfernt.


Anmerkung: Bitte beachten Sie, dass im Falle eines Abschlags eine in der Grundform bereits vorhandene Schraffur nicht verändert wird. Sie müssen den Abschlag daher mit einem davon abweichenden Muster oder einer entsprechenden Einstellung versehen, falls Sie die Figur automatisch schraffieren lassen.


Die Texteinfügung wird mit der Return-Taste abgeschlossen, worauf i. d. R. der Ergebnisbrowser mit dem Nachweis der aktuell berechneten Position erscheint.

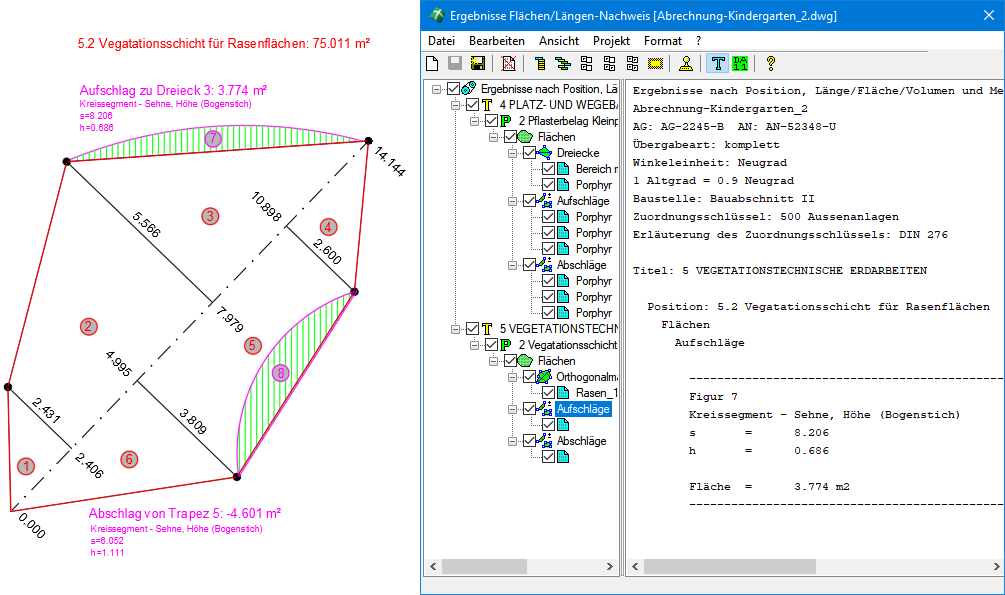

Beispiel der Berechnung manueller Auf-/Abschläge



Im Ergebnisbrowser werden Auf- und Abschläge separat nachgewiesen und mit der Figurnummer und -bezeichnung sowie den Parametern und den jeweiligen Werten aufgeführt. Vergleichbare Angaben sind auch in dem Bemaßungstext enthalten, welcher als mehrzeiliger Textblock generiert wird. Sie können bei Bedarf die Einzelbemaßungen verschieben, wenn sich dadurch die Eindeutigkeit erhöht.

Auf- und Abschläge werden i. d. R. zu einer Position aufgeführt. Das Gesamtresultat ist daher auch am Ende der jeweiligen Position ersichtlich.


Anmerkung: Obwohl Auf-/Abschläge primär zur Ergänzung der anderen Berechnungsverfahren vorgesehen sind, können sie natürlich auch separat verwendet werden, etwa wenn eine Position durch ein Handaufmaß mit einfachen geometrischen Figuren aufgemessen wurde und/oder in dieser Art nachgewiesen werden soll.
