Alle im Abrechnungsprogramm verwendeten, traditionellen Berechnungsverfahren setzen gradlinig umgrenzte Konturen voraus. In der Praxis können, je nach geforderter Genauigkeit, Bögen durch entsprechend enge Messpunkte ausgeglichen werden, jedoch ist der Aufwand nicht immer vertretbar und bei der Berechnung vorhandener Konturen auch nicht unbedingt empfehlenswert. Daher können alle aufgemessenen Konturen, unabhängig vom verwendeten Berechnungsverfahren, mit Auf- und/oder Abschlägen versehen werden, welche sich aus gängigen, einfach zu berechnenden geometrischen Grundformen nach REB-VB 23.003 zusammensetzen.

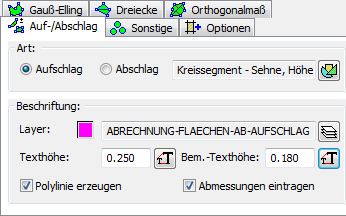

Stellen Sie im mittleren Dialogbereich zunächst ein, ob Sie einen Aufschlag oder einen Abschlag zur eingestellten Position definieren und berechnen möchten. Neben den üblichen Layer- und Texthöheneinstellungen besteht die Möglichkeit, das Eintragen von Abmessungen für die Figur zu aktivieren und hierfür eine separate Texthöhe einzustellen. Der Schalter für die Polylinie entspricht dem Einfügen der definierten Figur in die Zeichnung mit Hilfe einer Polylinie.



Anmerkung: Auf- und Abschläge werden bei den Berechnungsverfahren Gauß-Elling und Dreiecke automatisch bei Bedarf ausgeführt, wenn die Objektwahlmethode nur Polylinie angewendet wird. Bitte beachten Sie daher auch die Einstellungen für Auf-/Abträge, da diese auch dann gelten.
