Das wesentliche Layout einer Pflanzlegende wird durch den zuvor gewählten Reportstil definiert, denn in diesem sind die verwendeten Inhalte, die Anordnung und die maximale Größe der Symbolik festgelegt. Das anwendungsbezogene Layout beschränkt sich daher im Wesentlichen auf die Texteigenschaften und die Ausrichtung der Legende.


  • Überschrift – Sie können hier eine Überschrift für die Legende eingeben, wenn der Legendenschalter aktiviert ist. Die Überschrift erscheint in der linken, oberen Ecke der Legende und ist dann zugleich deren Einfügepunkt. Die Programmvorgabe ist der Text Legende, welcher beliebig überschrieben werden kann.

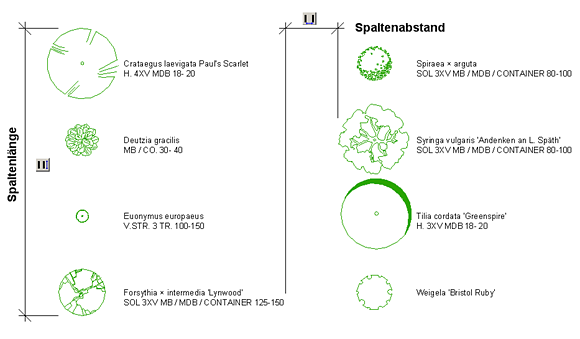

  • Mehrspaltigkeit – Die Legende wird normalerweise einspaltig für alle bzw. alle gewählten Pflanzen erstellt. Dies kann bei großen Pflanzplänen zu einem gewissen Nachbearbeitungsaufwand führen, da Sie erst auf die Grenzen zoomen und danach Teile der Legende verschieben müssten. Sie können daher die Legende bei Bedarf mehrspaltig anlegen, wenn sie den Optionsschalter Spalten definieren aktivieren. Wird bei einer zu generierenden Legende nun der Wert im Eingabefeld Spaltenlänge überschritten, wird eine weitere Spalte rechts neben der ersten Spalte erstellt. Der lichte Abstand zwischen den Spalten entspricht hierbei dem Wert im Eingabefeld Spaltenabstand. Wird bei der zweiten Legendenspalte die Spaltenlänge ebenfalls überschritten, wird die dritte Spalte rechts daneben angeordnet usw. Die Werte für die Spaltenlänge und den Spaltenabstand können auch durch Betätigung der graphischen Buttons in der Zeichnung gezeigt werden. Die Vorgabe für die Mehrspaltigkeit, die Sie beliebig ändern können, beträgt 50.00 für die Spaltenlänge und 3.00 für den Spaltenabstand.


  • Textstil – Der Textstil wird bei jedem Programmstart aus den Vorgaben des Setups übernommen. Sie können jedoch wahlweise einen anderen Stil wählen.
  • Texthöhe – Die Texthöhe wird ebenfalls bei jedem Programmstart aus den Vorgaben des Setups übernommen. Sie können jedoch die Texthöhe individuell verändern.
