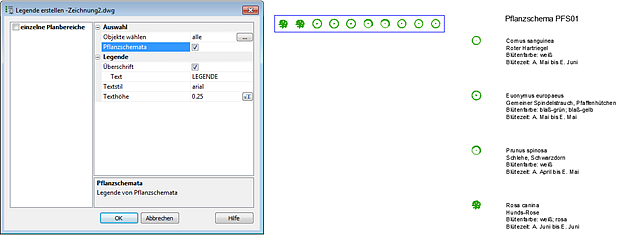

Durch die Aktivierung des Schalters Pflanzschemata wird eine separate Legende, ausschließlich für gefundene oder gewählte schematisch dargestellte Pflanzschemata erzeugt. Die möglichen Optionen im Legendendialog werden daraufhin auf die für diese Sonderfunktion sinnvollen Möglichkeiten reduziert.


Anmerkung: Diese Einstellung gilt nur für schematische Darstellungen. Detaillierte Planzschemata werden hier nicht erfasst sondern gelten als Einzelpflanzung.


In einer Schemalegende wird am linken Rand zunächst das ursprüngliche Schema detailliert dargestellt und nebenstehend erklärt. Eine Schemalegende ist daher vergleichbar mit einer separaten Unterlegende für Pflanzschemata, die im Pflanzplan nur durch Buchstaben und/oder Schraffuren dargestellt werden.

Die Schemalegende ist immer nur einspaltig, da die verwendeten Schemata zu große Unterschiede in der Breite aufweisen können. Als Überschrift für ein Schema wird jeweils der Schemaname verwendet.


Anmerkung:

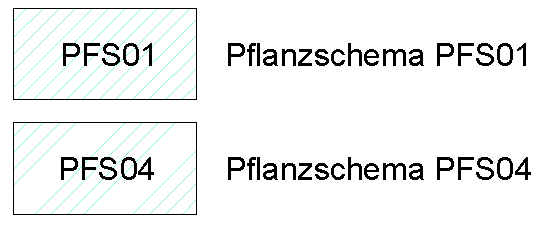

Schemata in gewöhnlichen Legenden, d. h. ohne den aktivierten Pflanzschemata-Schalter werden äquivalent zu einer Flächenpflanzung mit Rahmen Kürzel und Schraffur (insofern vorhanden) dargestellt. Als Legendenerklärung wird lediglich der Schemaname verwendet.
