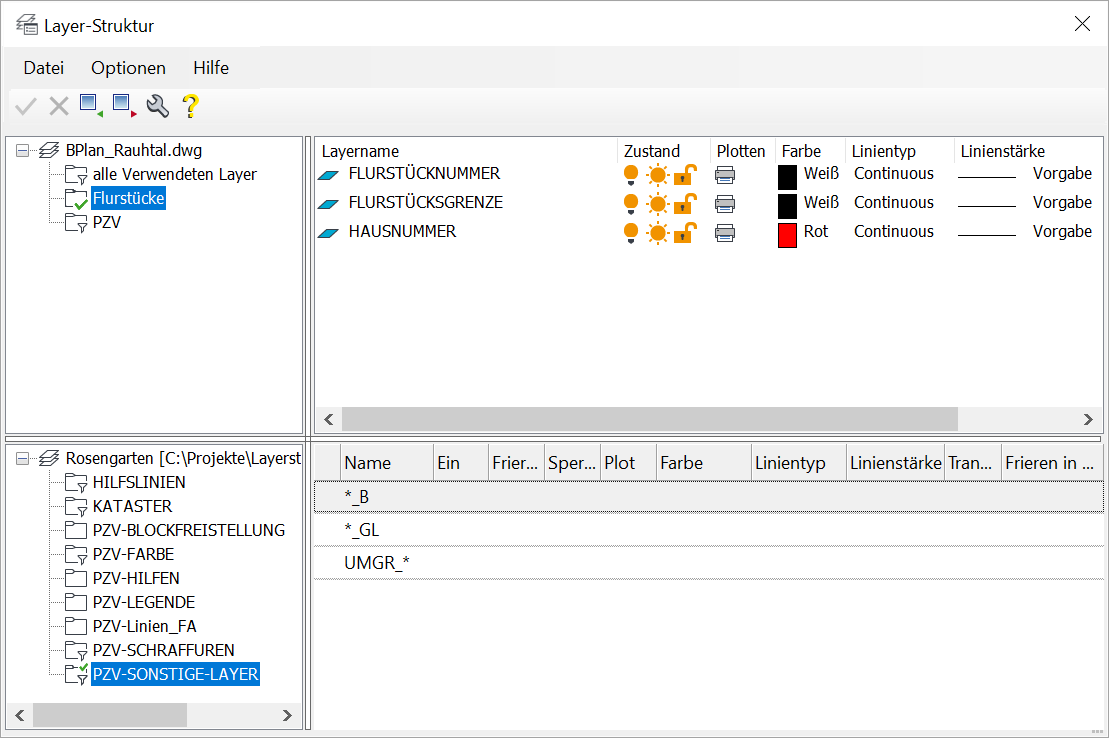

Layer-Strukturen lassen sich jederzeit aus einer oder mehreren externen Layer-Struktur-Dateien (*.ltp) importieren. Hierbei werden sowohl Gruppen- als auch Eigenschaftenfilter inkl. Hierarchien unterstützt. Nach der Auswahl der gewünschten ltp-Datei werden die extern gespeicherten Filter eingelesen und im unteren Bereich des Dialogs "Layer-Struktur" angezeigt.

Diese Vorgehensweise und Ansicht haben den praktischen Nutzen, dass der Inhalt vorhandener und zu importierender Filter zunächst inspiziert werden kann. Dazu werden die enthaltenen Layer bei Gruppenfiltern und die Layereigenschaften bei Eigenschaftenfiltern angezeigt, sobald Sie einen Filter anklicken. Da die obere und untere Hälfte des Dialogs eigenständig und unabhängig voneinander reagieren, können die jeweiligen Inhalte verglichen werden.

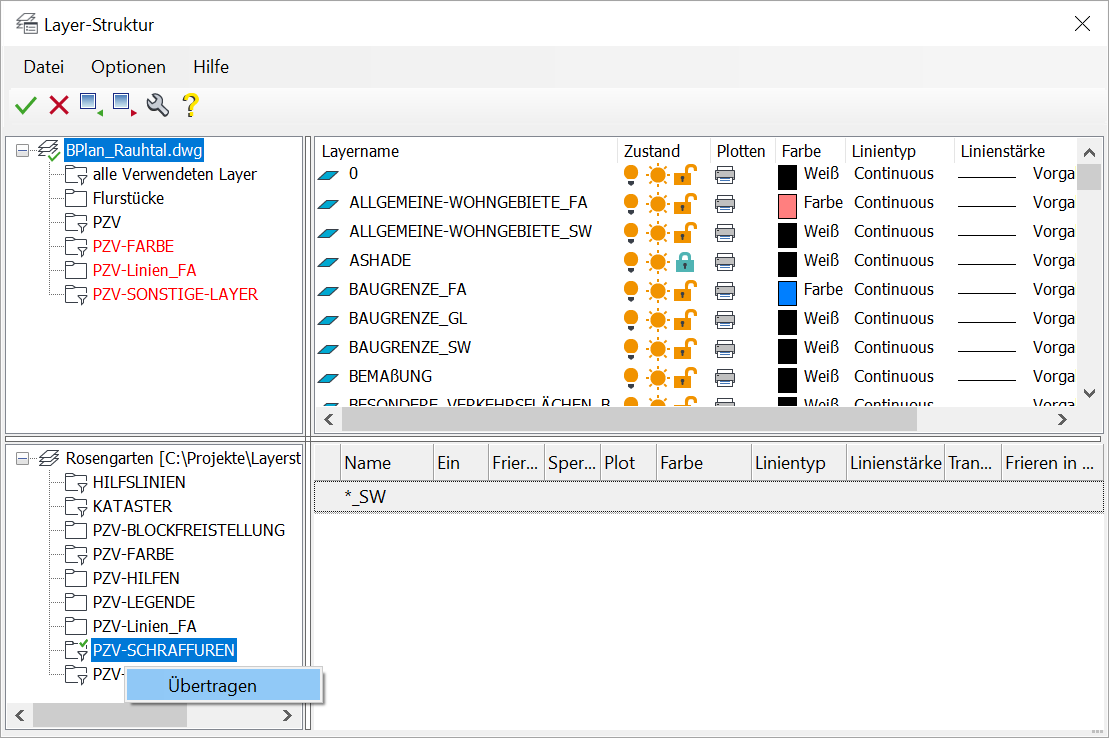

Markierte Filter aus dem unteren Bereich können nun per Drag & Drop in den oberen Bereich gezogen werden und werden dort alphanumerisch einsortiert. Alternativ dazu kann auch der Befehl "Übertragen" im Kontextmenü verwendet werden. Übertragene Filter werden zunächst rot dargestellt. Solange ein Filter erst übertragen, also rot ist, kann er bei Bedarf wieder gelöscht werden. Ist ein namensgleicher Filter bereits in der Zeichnung vorhanden, wird der übertragene Filter automatisch durch ein Suffix hochgezählt. Aus dem zu übertragenden Filter "KATASTER" wird dann z. B. "KATASTER_1". Es ist auch möglich, einen Filter z. B. zwecks späterer Überarbeitung mehrfach zu übertragen, wobei ebenfalls ein Hochzählen erfolgt.

Nachdem die gewünschten Filter übertragen wurden, lassen sie sich durch das "Anwenden" in die aktuelle Zeichnung importieren. Falls in den Optionen so eingestellt, erscheint nun zunächst der Optionsdialog, um das Verhalten in der Zeichnung gezielt einzustellen. Anderenfalls wird der Dialog automatisch verlassen.
