Befehl: EAWS_LAYERTOOLS_AUTOSTRUCTURE


Die Layer einer Zeichnung lassen sich mit Hilfe von Gruppen- und Eigenschaftenfiltern strukturieren, welche im Anzeigeprozess vielfach verwendet werden können. Die Funktion "Layer-Struktur" erlaubt hierbei den komfortablen Im- und Export dieser Strukturen. Dies ist eine sehr effiziente Möglichkeit, Layerfilter gezielt einzusetzen, ohne diese für jede Zeichnung neu entwickeln zu müssen oder Vorlagezeichnungen mit nicht benötigtem und möglicherweise auch störendem Inhalt zu überfrachten.

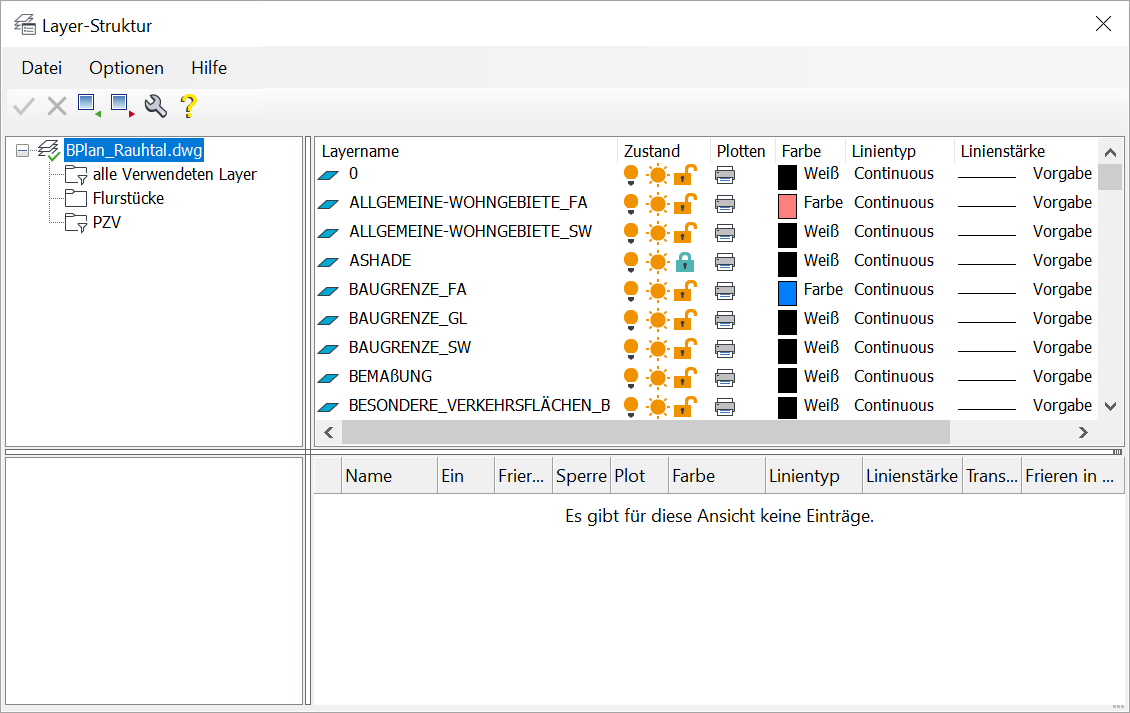

Der Dialog "Layer-Struktur" zeigt in seiner viergeteilten Ansicht sowohl Layerfilter (Gruppen- und Eigenschaftenfilter) auf der linken als auch Layer auf der rechten Seite an. Diese Bereiche sind nochmal in einen oberen und unteren Bereich aufgeteilt. Während der obere Bereich den Inhalt der aktuellen Zeichnung repräsentiert, ist der untere Bereich für den Import beliebig vieler Layer-Struktur-Dateien (*.ltp) reserviert. Befehle können sowohl über das Pull-down-Menü, die Toolbar sowie dem Kontextmenü aufgerufen werden.

Folgende Aktionen stehen hierbei zur Verfügung:

Anwenden

Importiert übertragene Layerfilter in die aktuelle Zeichnung und beendet den Dialog. Der Befehl steht erst nach einem Import einer Layer-Struktur-Datei (*.ltp) zur Verfügung, wenn mindestens ein externer Filter übertragen wurde.

Löschen

Löscht selektierte und in den oberen Bereich übertragene Filter. Der Befehl steht erst nach einem Import einer Layer-Struktur-Datei (*.ltp) zur Verfügung, wenn mindestens ein externer Filter übertragen wurde. In der Zeichnung existente Layerfilter können nicht gelöscht werden.

Importieren

Importiert Layerfilter (Gruppen- und Eigenschaftenfilter) aus einer externen Layer-Struktur-Datei (*.ltp). Die enthaltenen Filter werden hierbei im unteren Bereich des Dialogs angezeigt.

Exportieren

Exportiert selektierte Layerfilter (Gruppen- und Eigenschaftenfilter) aus der aktuellen Zeichnung in eine externe Layer-Struktur-Datei (*.ltp).

Optionen

Ruft die Optionen auf.

Hilfe

Ruft die Hilfe auf.

Im Kontextmenü des oberen Dialogbereichs steht das Löschen übertragener Layerfilter zur Verfügung.

Im Kontextmenü des unteren Dialogbereichs steht das Übertragen von Layerfiltern zur Verfügung (analog zu Drag & Drop).
