Befehl: EAWS_LAYERTOOLS_SEQUENCE


Die in den Layertools integrierte Funktion "Layer-Reihenfolge" dient zur Steuerung der Anzeige-Reihenfolge auf Basis der Layer und Layerfilter. Durch Veränderung der Einträge in der vertikalen Richtung werden "benannte Reihenfolgen" getrennt für jeden Sortierungs-Modus in der Zeichnung gespeichert und lassen sich auch in externe Dateien exportieren und aus diesen wieder importieren. Gewählte Einträge lassen sich hierbei entweder mittels Drag & Drop oder mit den vorhandenen Befehlen verschieben. Durch das Anwenden einer benannten Reihenfolge wird jederzeit ein definierter Grundzustand bzgl. der Anzeige-Reihenfolge hergestellt. Dies kann v. a. dann erforderlich werden, wenn die Zeichnung geplottet bzw. publiziert werden soll.

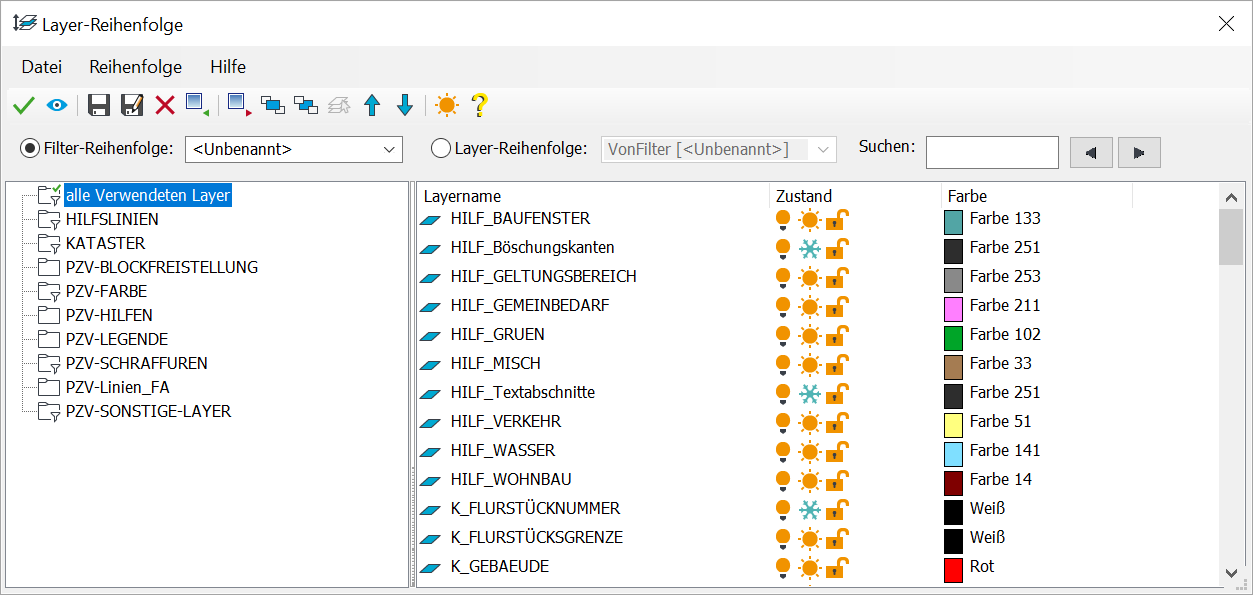

Der Dialog "Layer-Reihenfolge" zeigt in seiner zweigeteilten Ansicht sowohl Layerfilter (Gruppen- und Eigenschaftenfilter) auf der linken als auch Layer auf der rechten Seite an. Im Grundzustand werden sowohl die Filter als auch die Layer jeweils alphanumerisch geordnet angezeigt. Befehle können sowohl über das Pull-down-Menü, die Toolbar sowie dem Kontextmenü zu Filtern und Layern aufgerufen werden.

Die Aktivierung der Radiobuttons für die Filter-Reihenfolge oder die Layer-Reihenfolge bestimmt dabei, für welche Seite die wesentlichen Befehle inkl. Drag & Drop gelten.




Bei aktivierter Filter-Reihenfolge beziehen sich die Befehle auf die im linken Bereich dargestellten Layerfilter. Enthält die Zeichnung keine Layerfilter wird nur der leere Eigenschaftenfilter "alle Verwendeten Layer" angezeigt. Hierbei handelt es sich um einen automatisch vom CAD-System erzeugten Filter, welcher nicht für Operationen zur Verfügung steht. In der dazugehörigen Klappliste befinden sich alle benannten Reihenfolgen, wobei die Reihenfolge <Unbenannt> den Grundzustand bezeichnet. Die Filter werden wie folgt dargestellt:



Eigenschaftenfilter

Eigenschaftenfilter stellen eine dynamische Liste von Layern dar, deren Eigenschaften im Filter definiert sind.

Gruppenfilter

Gruppenfilter bestehen nur aus den Layern, deren Namen im Filter definiert sind.

aktiver Filter

Ein aktiver Filter zeigt die darin enthaltenen Layer auf der rechten Seite an.



Gewählte Filter werden farblich unterlegt. Durchgeführte Befehle gelten dann gemeinsam und bewahren die Reihenfolge innerhalb der Auswahl.

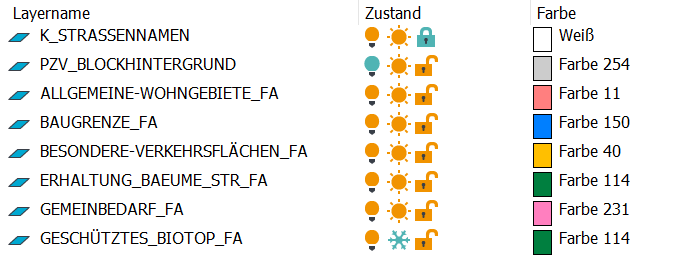

Bei aktivierter Layer-Reihenfolge werden stets alle verwendeten Layer der Zeichnung angezeigt. Nicht verwendete Layer sind für eine Layer-Reihenfolge irrelevant und finden daher hier keine Beachtung. In der dazugehörigen Klappliste befinden sich alle benannten Reihenfolgen, wobei die Reihenfolge "VonFilter [<Unbenannt>]" den Grundzustand bezeichnet. Es handelt sich hierbei um die automatisch erstellte Layer-Reihenfolge der Filter-Reihenfolge "<Unbenannt>". Auch für andere benannte Filter-Reihenfolgen werden solche dynamischen Layerreihenfolgen automatisch erstellt. Sie besitzen die Eigenschaft "VonFilter", was bedeutet, dass die Reihenfolge der Layer, aus der Reihenfolge der Filter und ihren enthaltenen Layern entspricht. Die Layer werden mit ihren Layernamen, dem Zustand (Ein, Frieren, Sperren) und der Farbe dargestellt.





Gewählte Layer werden farblich unterlegt. Durchgeführte Befehle gelten dann gemeinsam und bewahren die Reihenfolge innerhalb der Auswahl.




Für die Layerliste steht auch eine sensitive Suche zur Verfügung, da oftmals hunderte von Layern in einer Zeichnung vorhanden sind. Die Suche folgt hierbei dynamisch den eingegebenen Zeichen und markiert alle Layer, welche der Zeichenfolge entsprechen. Schalter für Vor und Zurück springen dabei zu den entsprechenden Layern.


Folgende Aktionen stehen gleichermaßen für Filter-Reihenfolgen und Layer-Reihenfolgen zur Verfügung:



Anwenden

Stellt die jeweils aktive Reihenfolge her.

Anzeigen

Zeigt ausschließlich die selektierten Einträge des aktiven Bereichs an und blendet die übrigen Objekte aus. Gleichzeitig erscheint eine Meldung mit der jeweiligen Anzahl der Objekte. Dies ist der einzige Befehl, welcher auch für gewählte Layer der Layerliste freigegeben ist, wenn die Filter-Reihenfolge aktiviert ist.

Speichern

Speichert die aktuelle Reihenfolge des aktiven Bereichs in der Zeichnung und wird erst nach Änderungen automatisch freigegeben.

Speichern unter

Speichert die aktuelle Reihenfolge des aktiven Bereichs als "benannte Reihenfolge" in der Zeichnung.

Löschen

Löscht die selektierte Reihenfolge des aktiven Fensters aus der Zeichnung. Das Löschen einer Filter-Reihenfolge bewirkt, dass auch die daraus gebildete automatische Layer-Reihenfolge gelöscht wird. Automatisch generierte Reihenfolgen lassen sich ansonsten nicht löschen.

Importieren

Importiert benannte Reihenfolgen aus einer externen Anzeigen-Reihenfolge-Datei (*.lds) in die Zeichnung.

Exportieren

Exportiert alle vorhandenen Reihenfolgen in eine externe Anzeigen-Reihenfolge-Datei (*.lds).

Vordergrund

Stellt selektierte Einträge des aktiven Bereichs ganz nach oben.

Hintergrund

Stellt selektierte Einträge des aktiven Bereichs ganz nach unten.

Auswahl

Diese Funktion steht nur für den Bereich der Layer-Reihenfolge zur Verfügung. Sie ermöglicht die grafische Auswahl von Layern durch Wahl von Objekten in der Zeichnung.

Nach oben

Bewegt selektierte Einträge des aktiven Fensters schrittweise eine Position nach oben.

Nach unten

Bewegt selektierte Einträge des aktiven Fensters schrittweise eine Position nach unten.

Nur sichtbare

Dies ist ein Zustandsschalter, der bei der Aktivierung bewirkt, dass nur die aktuell sichtbaren Layer angezeigt werden.

Hilfe

Ruft die Hilfe auf.

Im Kontextmenü steht neben den Befehlen für Vordergrund, Hintergrund, Nach vorne, Nach hinten und Anzeigen auch der Befehl "Alphabetisch Sortieren" zur Verfügung, welche die jeweilige Liste alphanumerisch sortiert.
