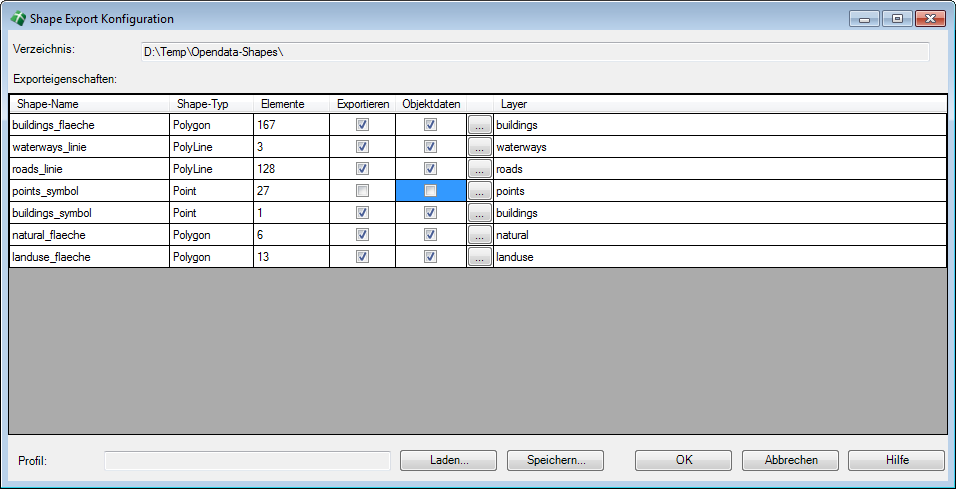

In der Übersicht zur Shape-Export-Konfiguration hat man unter anderem die Möglichkeit, einzelne Layer oder Planzeichenthemen vom Export auszunehmen oder die ermittelten Sachdaten letztlich doch zu ignorieren. Darüber hinaus erhält der Anwender Informationen darüber, welche Shape-Typen und wie viele Elemente exportiert werden.



Die einzelnen Spalten haben folgende Bedeutung:


  • Shape-Name – Der Shape-Name bildet sich aus den Layern oder Planzeichenthemen der Zeichnung. Damit ein flächiger Layer nicht einen gleich benannten linearen Layer überschreibt, bekommen die Shape-Dateien einen Namensanhang (z. B. *_linie). Diese Anhänge sind im Auswahl-Dialog bzw. PlanZV-Setup veränderbar.
  • Shape-Typ – Die Zeichnungselemente werden nach den Regeln der Objektyp-Filter (siehe Kapitel Auswahl-Dialog für den Shape-Export) automatisch auf die Shape-Typen "Polygon, PolyLine und Point" sowie, im Fall von Höhenelementen, "PolygonZ, PolylineZ und PointZ" verteilt.
  • Elemente – Diese Spalte führt die Anzahl der vorgefundene Elemente auf.
  • Exportieren – Über den Check-Button in dieser Zeile kann gezielt bestimmt werden, ob einige Layer bzw. Planzeichen unberücksichtigt bleiben sollen.
  • Objektdaten – Die für die einzelnen Layer bzw. Planzeichenthemen ermittelten Objektdaten (Layername, Blockname usw.) können über den Check-Button in dieser Zeile ignoriert werden. Des Weiteren ist die Möglichkeit gegeben, einzelne Objektdaten vom Export auszunehmen oder die Spaltenbezeichnung, die in die DBF-Datei geschrieben wird, umzubenennen. Entsprechende Konfigurationsmöglichkeiten bestehen über die ...-Schaltflächen.


Die vorgenommenen Konfigurationen, insbesondere auch die im folgenden Dialog Shape Objektdaten, können in einem Profil abgespeichert (Speichern...) und später erneut geladen (Laden...) werden. Mit OK werden schlussendlich die Shape-Datensätze erzeugt, mittels Abbrechen kann dieser Vorgang noch abgebrochen werden.
