Der Verlauf des Exportes wird mit einem Fortschrittsbalken und Protokoll angezeigt, so gewinnt man einen Eindruck in welcher Phase der Planumsetzung sich die Funktion gerade befindet.

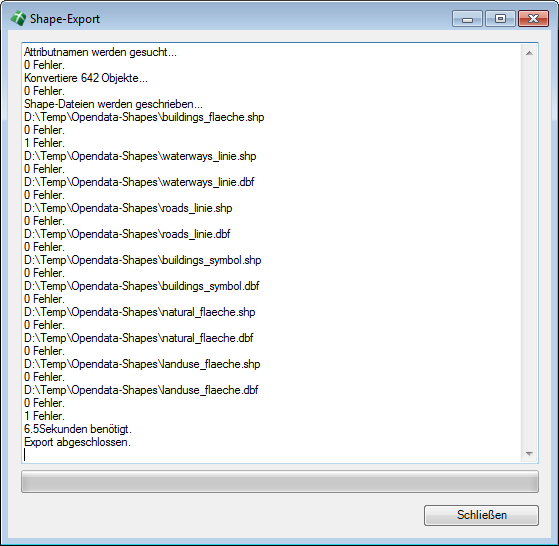

Das Shape–Export-Protokoll



Zunächst werden die Objektdaten (Attribute) zusammengestellt, danach listet das Protokoll die Anzahl der vorhandenen Zeichnungselemente bzw. Planzeichen mit den Exportnamen auf. Am Ende des Vorganges wird eine potenzielle Fehlerzahl aufgeführt. Das Verlaufsprotokoll kann über Schließen beendet werden.



Das Resultat sind verschiedene Shape-Datensätze. Ein Shape-Datensatz besteht immer aus drei Dateien. Es liegt nach dem Export eine


  • *.shp
  • *.shx und
  • *.dbf


vor. Für die Weitergabe an Dritte werden alle drei Dateien benötigt. Fehlt eine der Dateien, ist der Shape-Datensatz ungültig. Die Shape-Dateien können im Falle eines Exports von WS LANDCAD-Bauleitplänen in Abhängigkeit der Option ‘Planzeichen nach Themen exportieren‘ in unterschiedlicher Anzahl vorliegen.



Einzelthemen

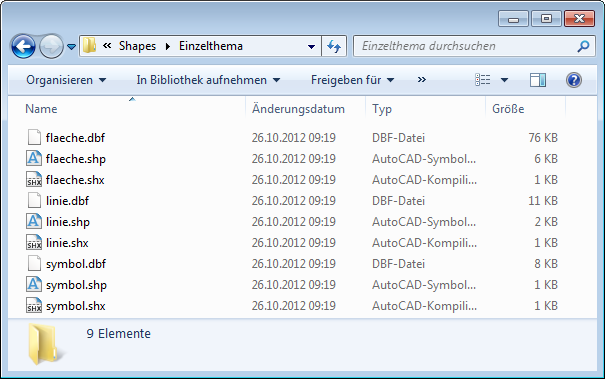

Alle Planzeichen liegen in je einem Flächen-, Linien- oder Punktthema vor.



Nach Themenbereichen

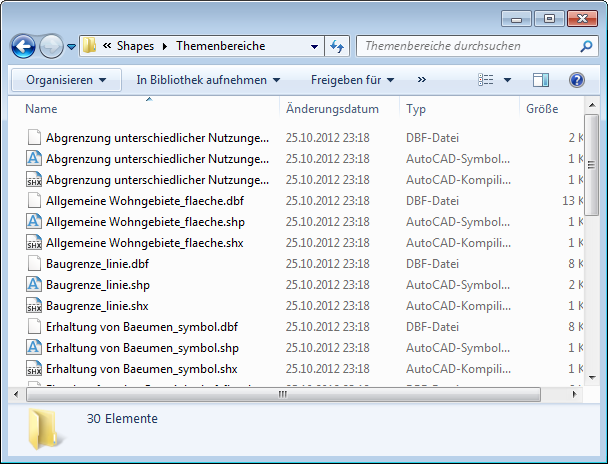

Alle Festsetzungen bzw. Darstellungen des Planes liegen in einem planzeichenbezogenen Datensatz vor.




Die folgenden Sachdatenfelder gehen als Spalten in die erstellte DBF-Datei ein:


  • Alle in der Zeichnung verwendeten Sachdatenfelder. Die Spaltenbenennung in der DBF resultiert aus Tabelle AttributData (Spalte AttributDbName) der PzvSysDb.sqlite
  • Zusätzlich ergänzt WS LANDCAD immer:


Spalte

Beschreibung

ObjectID

eindeutige ID des exportierten Zeichnungselementes

ObjectType

Objekttyp des Planzeichen wie Area, Linie, Point

ObjectKey

Objektschlüssel des Planzeichen aus der im PZV-Setup eingestellten Objektschlüsseldatenbank *Obs.sqlite

PzID

eindeutige Bibliotheks-ID des jeweiligen Planzeichens

Planzeich1

Planzeichenbeschreibung

ObjectDesc

Objektschlüsselbeschreibung aus der im PZV-Setup eingestellten Objektschlüsseldatenbank *Obs.sqlite

UserID

benutzerspezifische Name des Planzeichens in der Zeichnung

Level

Information darüber, ob das Planzeichen eine Überlagerungsfläche ist oder nicht
