Der Export in das Planhub-Datenformat läuft in zwei Phasen ab:


  1. Der Export der Sachdaten
  2. Die Erstellung eines digitalen Plots mittels Geoplot, um die korrekte Darstellung der Planzeichen sicherzustellen

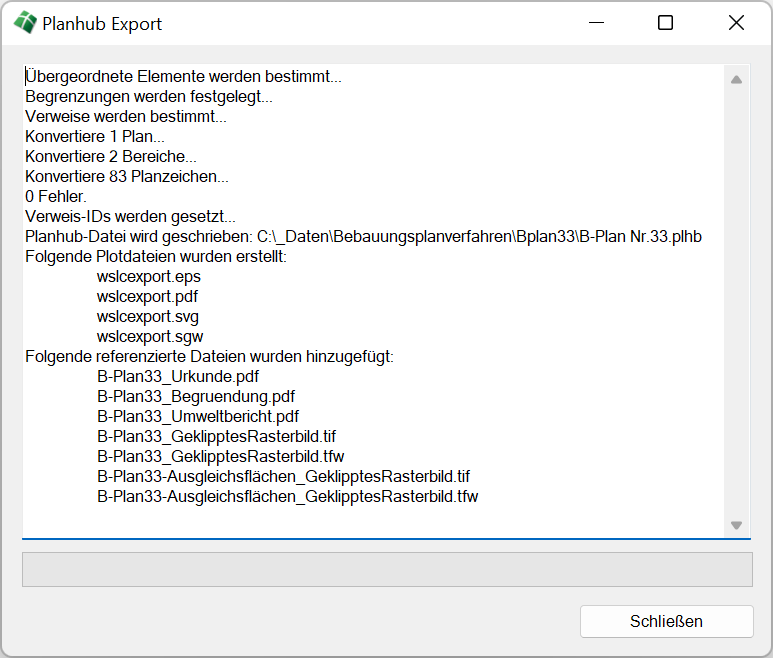

Der Verlauf dieser beiden Phasen wird jeweils mit einem eigenen Fortschrittsbalken angezeigt. In der ersten Phase wird zudem ein Protokoll erstellt, das einen Überblick über den Verlauf ermöglicht.

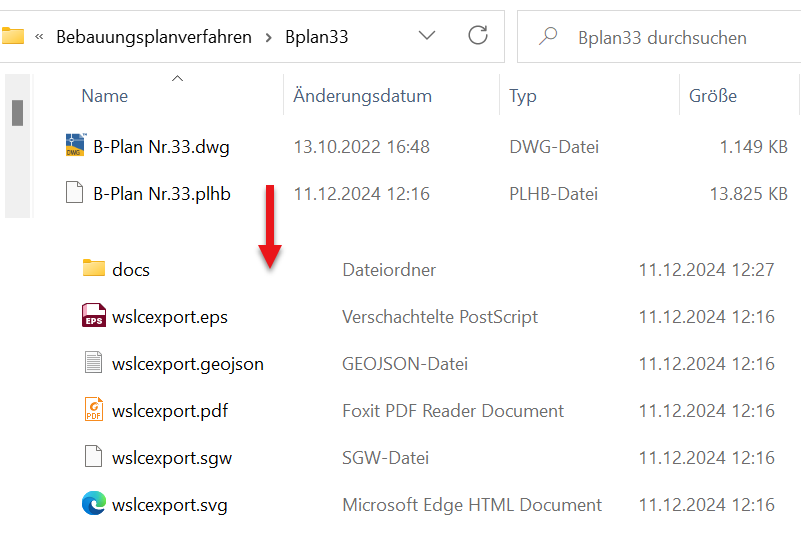

Sind alle Vorbereitungen ohne gravierende Fehler gelaufen, wird die Exportdatei geschrieben. Die Plhb-Datei ist letztlich ein Zip-Archiv, welches standardmäßig am Speicherort der DWG abgelegt wird. Dieses Archiv kann man extrahieren und sieht dann die erzeugten Einzeldateien für Planhub.



WS LANDCAD generiert über GhostScript die EPS-Datei (Encapsulated PostScript), woraus anschließend eine PDF-Datei und eine SVG-Datei (Scalable Vector Graphics) abgeleitet werden. Die geplottete SVG-Datei dient zur Anzeige einer Vorschau bei einem manuellen Import in Planhub. Die SGW-Datei enthält als Weltdatei die georeferenzierten Einfügekoordinaten für die SVG-Datei und für die spätere Positionierung im Planhub. Die EPS-Datei ist aber nicht nur eine Vorstufe für die SVG-Datei, sondern sie wird zudem für die langfristige Visualisierung im Planhub benötigt. Auf die EPS-Datei greift Planhub stets live zu, wenn ein Plan im Geoportal visualisiert werden muss. Die PDF-Datei ist letztlich nur eine externe Kontrollmöglichkeit, um das Plotergebnis visuell bewerten zu können. Sie wird werksseitig nur ausgegeben, wenn in der Datei "Geoplot.ini" (c:\ProgrammData\WSLC202*\User\Benutzername\GeoXchange) folgender Eintrag vorhanden ist:


[SETTINGS_PLANHUB_EXPORT]
SavePDF=1


Die Vorgabe für den Parameter "SavePDF" ist "0", was bedeutet, dass keine PDF-Datei ausgegeben wird.



Die GeoJSON-Datei (JavaScript Object Notation) ist grafisch nicht bedeutend. Sie beinhaltet hingegen die Sachdaten und Vektoren des exportierten Planes, welche sich in den vorgefundenen Objekttypen (Simple Features) der Zeichnung unterscheiden. Die GeoJSON-Datei wird im Planhub genutzt, um den Inhalt der WS LANDCAD-Planzeichen in eine relationale Datenbank zu überführen.


Wenn über den Projektbrowser dem Bauleitplan mittels Referenzen editieren externe Dokumente zugewiesen wurden, und die Dokumente (PDF o. Ä.) physikalisch im Verzeichnis der Zeichnungsdatei liegen, integriert der Planhub-Export die Dateien in das PLHB-Archiv. Die Dateien befinden sich in dem Archiv dann immer in einem Unterordner namens \docs. Damit die Referenzen berücksichtigt werden, muss im Auswahl-Dialog für den Planhub-Export allerdings die Option Planzeichen ohne Grafik aktiviert sein.

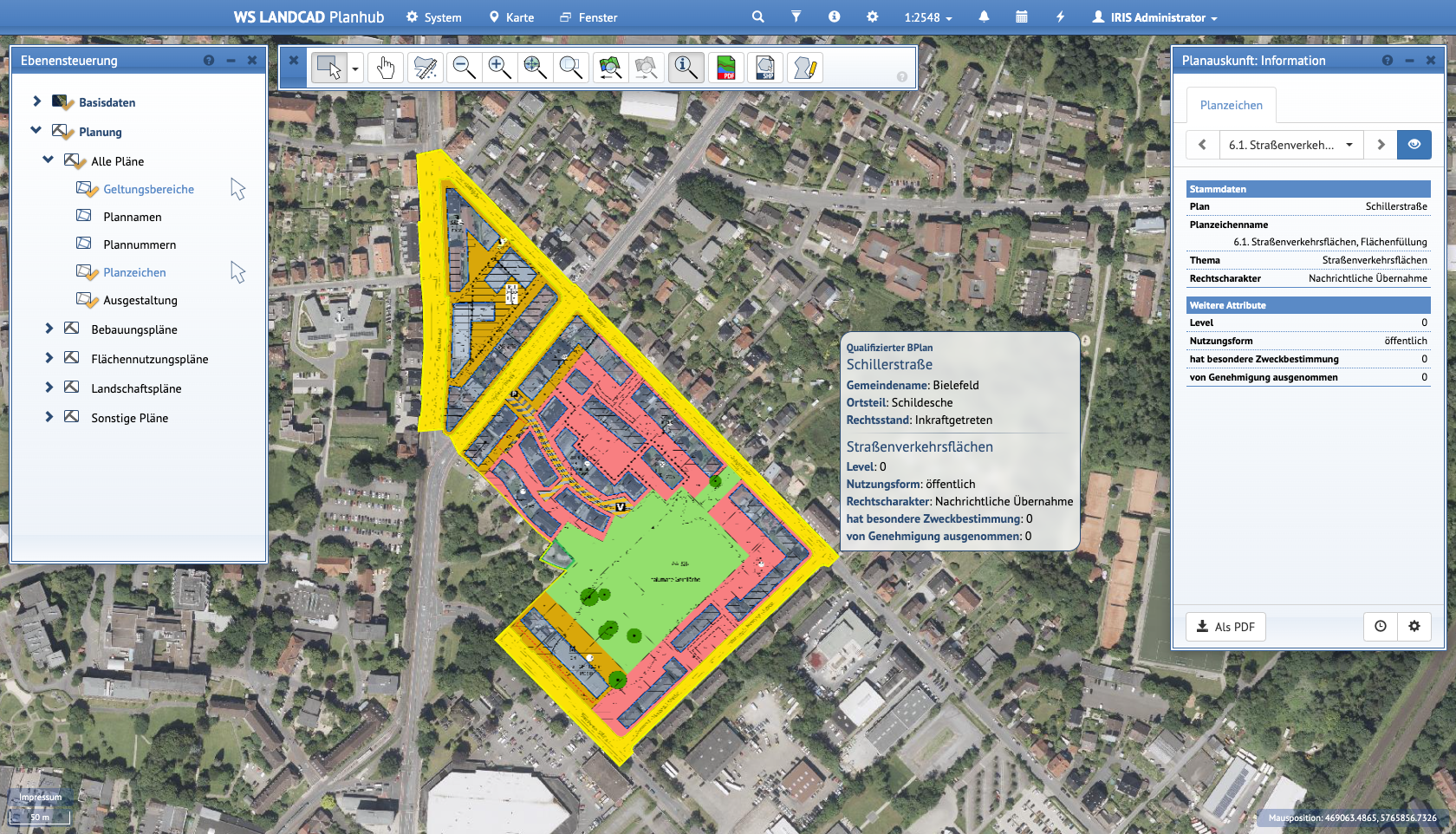

Anzeige der Daten in der Planauskunft des Planhubs



Der Import der hier erzeugten *.plhb-Datei in den Planhub wird in der Planhub-Dokumentation beschrieben.
