Der Befehl Shape-Import startet mit der Auswahl der zu importierenden Dateien. Hierbei kann entweder ein Verzeichnis oder eine Auswahl von Dateien über die entsprechenden Schaltflächen gewählt werden. Des Weiteren besteht die Möglichkeit, die Einstellungen für den Shape-Import zu öffnen.


  • In den Einstellungen kann das PlanZV-Setup aufgerufen werden, Näheres siehe dazu im Kapitel Setup - Modul Bauleitplanung.

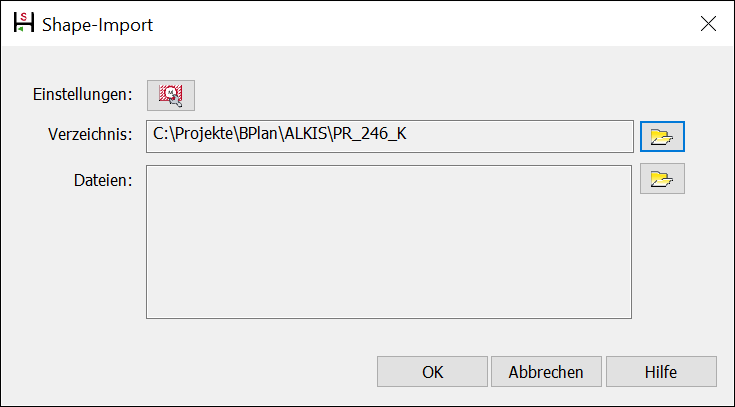

  • Durch Wahl eines Verzeichnisses werden automatisch alle darin enthaltenen Shape-Dateien gewählt. Jeder Shape-Datensatz (im Weiteren kurz als Shape-Datei bezeichnet) besteht aus mindestens drei Dateien:


  • *.shp - dient zur Speicherung der Geometriedaten
  • *.dbf - Sachdaten im dBASE-Format
  • *.shx - dient als Index der Geometrie zur Verknüpfung der Sachdaten


Optional können weitere Dateien vom Typ *.atx (Attributindex), *.shp.xml (Metadaten) und andere enthalten sein, welche allerdings vom Shape-Import nicht berücksichtigt werden.

In einer Shape-Datei können jeweils nur Elemente eines Typs enthalten sein, also entweder nur Punkte, Linien oder Flächen.

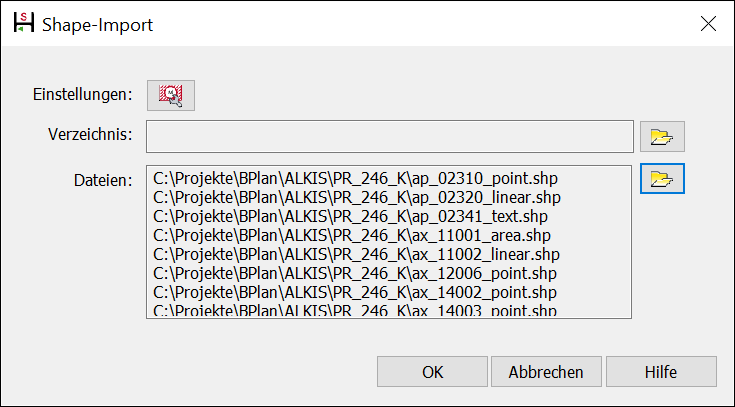

  • Durch Betätigung der Schaltfläche für Dateien wird ein Standard-Dateidialog geöffnet, wobei der Dateityp Shape-Datei (*.shp) stellvertretend für alle dazugehörigen Dateitypen festgelegt ist. Hierbei kann eine beliebige Dateiauswahl vorgenommen werden.

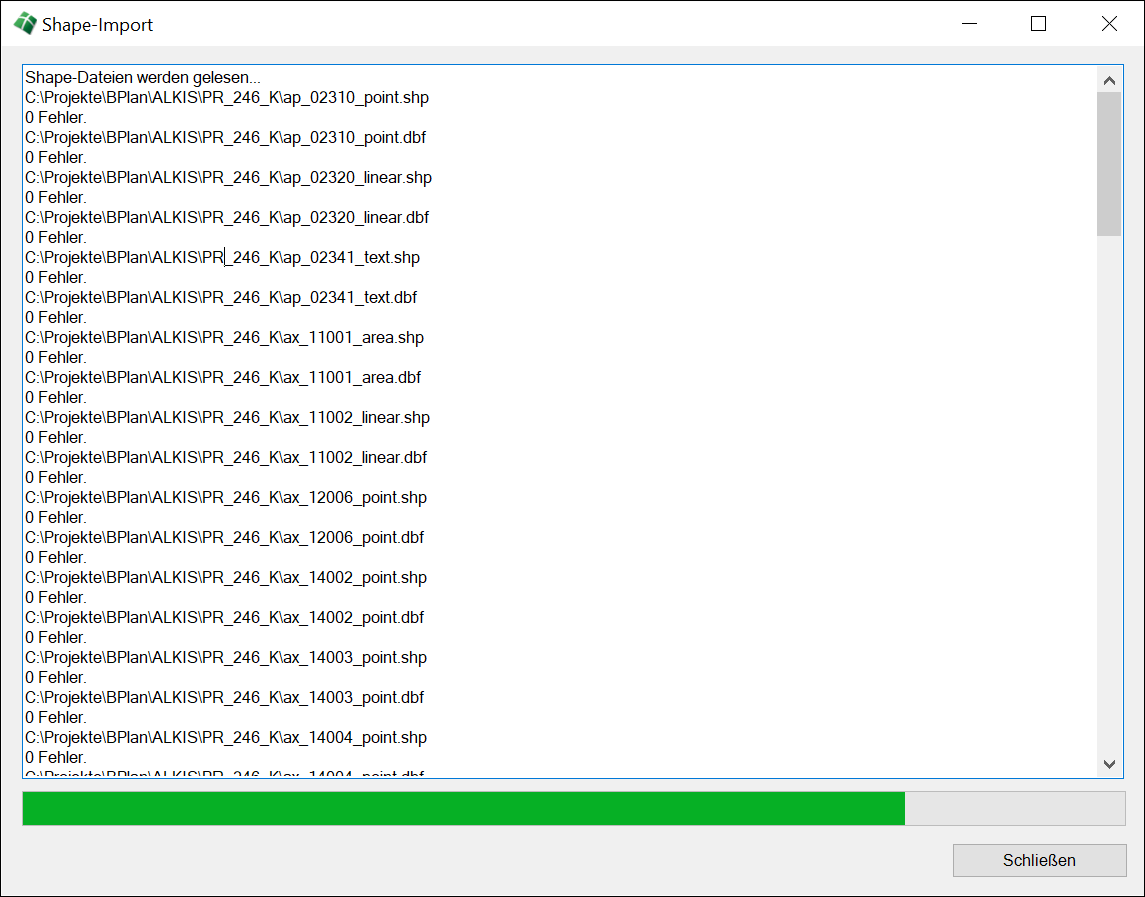

Nachdem der Importdialog mit OK beendet wurde, werden die gewählten Dateien gelesen und auf Fehler überprüft, was in einem entsprechenden Übersichtsdialog protokolliert wird.



Anschließend wird automatisch der Dialog Shape-Import Konfiguration geöffnet, welcher die wesentlichen Einstellungsmöglichkeiten für den Import zur Verfügung stellt.
