Befehl: EAWS_RPNS_SHAPEIMPORT


Der Shape-Import ermöglicht den Import einer beliebigen Anzahl von Dateien im weit verbreiteten Shape-Format. Hierbei werden Flächen-, Linien- und Punktobjekte sowie Sachdaten unterstützt.

Das ursprünglich für die Software ArcView der Firma ESRI entwickelte Format für Geodaten ist als Quasi-Standard im Desktop-GIS-Umfeld verbreitet.

Der Shape-Import erlaubt es:


  • Kartengrundlagen auf komfortable Art und Weise zu importieren,
  • die Grafik differenziert darzustellen,
  • und die enthaltenen Sachdaten lesen und verarbeiten zu können.



Anmerkung: Durch den Shape-Import ist WS LANDCAD in dieser Beziehung unabhängig von AutoCAD Map und stellt den Import dieses Standardformats auch unter AutoCAD und BricsCAD zur Verfügung.


Der Shape-Import von WS LANDCAD bietet darüber hinaus wesentliche Vorteile gegenüber vergleichbaren Funktionen, z. B. von AutoCAD Map:


  • Es können entweder keine, gewählte oder alle Sachdaten importiert werden.

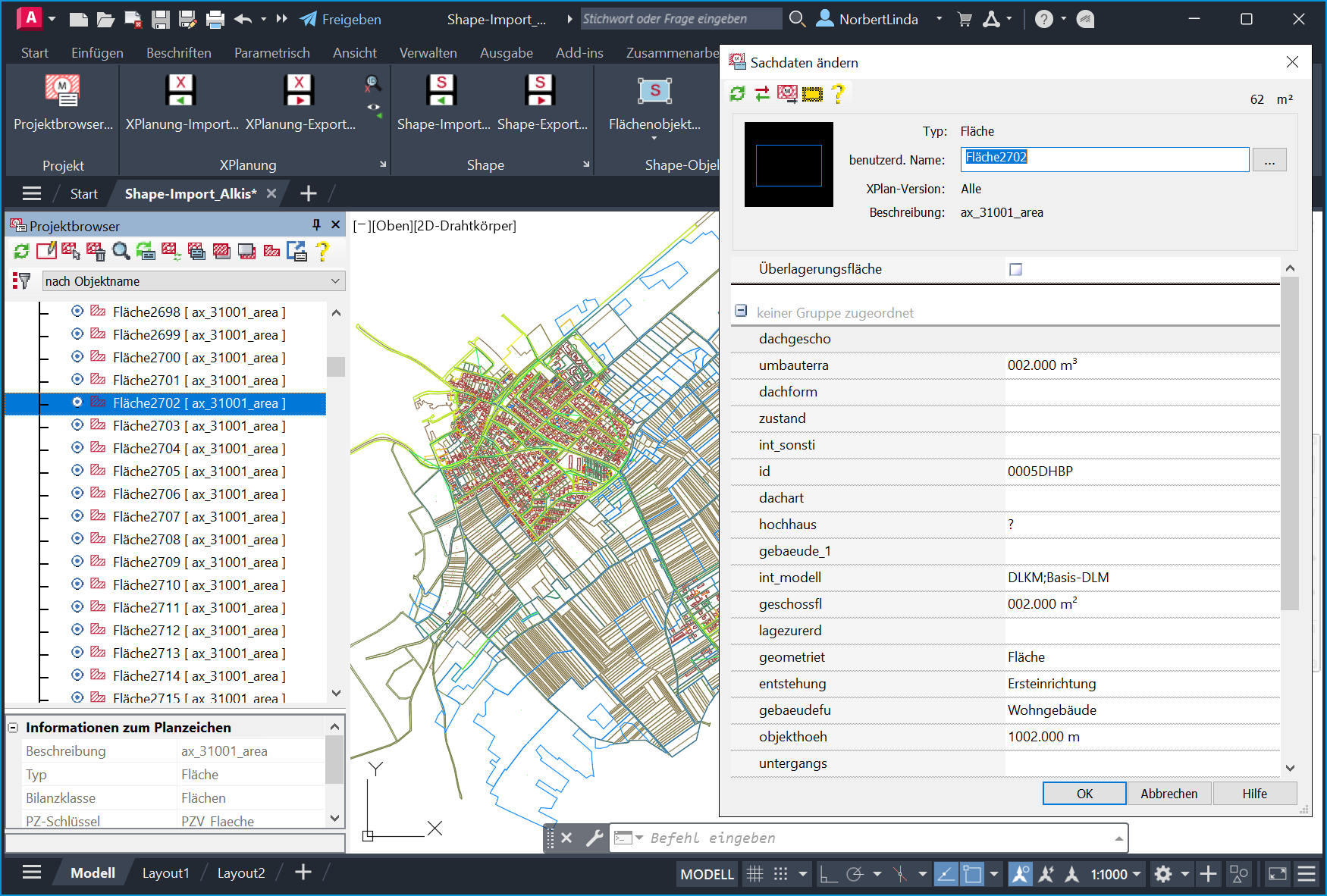

  • Beim Import von Sachdaten werden die Objekte automatisch zu (temporären) WS LANDCAD-Planzeichen, welche sich automatisch als nicht eingeordnete Planzeichen im Projektmanager präsentieren.
  • Auf diese Planzeichen kann beliebig mit Hilfe des Befehls Sachdaten editieren aus dem Modul Bauleitplanung zugegriffen werden.
  • Für die Objekte sind im PlanZV-Setup Standard-Planzeichen vorgesehen, welche die Grundlage der importierten Objekte bilden.
  • Ein oder bei Bedarf auch mehrere Datenfelder können automatisch mit Hilfe eines Textplanzeichens zeichnerisch repräsentiert werden.
  • Die Layer können mit einem Layer-Präfix versehen werden und sind dadurch auch mit der Layersteuerung leicht identifizierbar.
  • Beim Import können zufällige Farben generiert werden, damit die Objekte optisch auseinander gehalten werden können.
  • Shape-Dateien, die mit WS LANDCAD erzeugt wurden, können mit den originalen Planzeichen reimportiert werden. Die automatische Planzeichenerkennung unterstützt auch Shape-Dateien von anderen Produkten (z. B. IP SYSCON), sofern sie Daten vom Typ OBJECTKEY oder PLANZ aufweisen, die mit Hilfe einer wählbaren Objektschlüsseltabelle zugeordnet werden können.
  • Alle Einstellungen lassen sich sichern und jederzeit wieder verwenden.
  • Importierte Sachdaten lassen sich über das Modul Bauleitplanung gezielt als Textpräsentationsobjekte in die Zeichnung einfügen.
  • Die importierte Geometrie lässt sich mit Hilfe der Funktionen der Bauleitplanung beliebig auf Überlappung und Flächenschluss überprüfen, sowie bilanzieren.
  • In den Shape-Dateien enthaltene MultiPolyone, MultiLines oder MultiPoints bleiben durch Umwandlung in Planzeichen-Gruppen nach dem Import als Objekte in Beziehung.
