Ist die Checkbox Sachdaten aktiviert, lässt sich die Auswahl der Sachdaten (Objektdaten) festlegen. Erfolgt hingegen keine gesonderte Festlegung, werden generell alle Sachdaten zu den Shape-Dateien importiert.

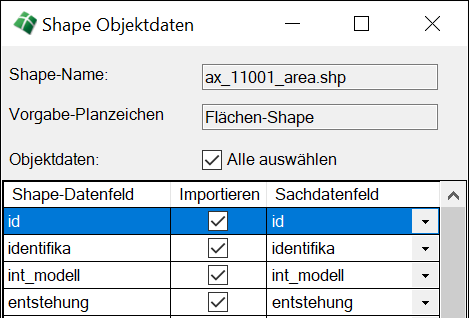

Durch Aktivierung der gepunkteten Schaltfläche (…) wird der Dialog Shape-Objektdaten geöffnet, welcher alle in der DBF-Datei enthaltenen Shape-Datenfelder auflistet und einem Sachdatenfeld für das Planzeichen von WS LANDCAD zuordnet. Die Felder lassen sich beliebig selektieren, wobei der Schalter Alle auswählen eine automatische Selektion/Deselektion aller Datenfelder vornimmt.

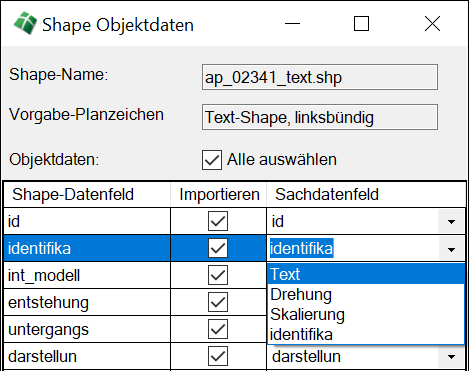

Ist die Shape-Datei vom Typ Point (Punkt), lässt sich ein beliebiges Datenfeld als Text zuordnen.

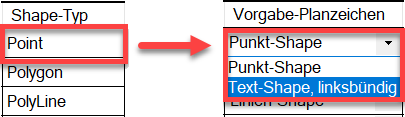

Hierzu muss zunächst das Vorgabe-Planzeichen von Punkt-Shape auf Text-Shape geändert werden, indem der Pfeilschalter am Vorgabe-Planzeichen betätigt wird. Anschließend kann im gewählten Sachdatenfeld Text anstelle der Vorgabe gewählt werden.


Anmerkung: Das Sachdatenfeld Text sollte nur ein einziges Mal gewählt werden, weil das zur Verfügung stehende Textplanzeichen nur über ein Attribut zum Übernehmen der Textinhalte verfügt. In der Planzeichenbibliothek Planzv90.sqlite befindet es sich im Gliederungspunkt Planzeichen für den Shape-Import und steht in zwei Varianten zur Verfügung. Prinzipiell lassen sich aber auch Textplanzeichen mit mehreren Attributen und dazugehörigen Sachdatenfeldern erstellen und in die Bibliothek einbinden.
