Befehl: EAWS_GEOPLOT



Der Befehl GeoPlot erzeugt eine georeferenzierte Bilddatei, um diese dann z. B. in GIS-Programme einzubinden. Als Ausgabeformate werden verschiedene Pixeldateiformate (z. B.  TIF, PNG usw.) sowie das Vektorformat EPS (Postscript) unterstützt. Die angebotenen Pixeldateiformate lassen sich in allen GIS- oder CAD-Programmen unmittelbar nutzen, Postscript-Dateien können dagegen meist nur mit bestimmten Grafikprogrammen eingelesen und bearbeitet werden. Die Erzeugung von Postscript-Dateien und die anschließende Umwandlung in ein Pixelformat bietet den Vorteil einer hohen Genauigkeit und einer nachträglich steuerbaren Bildqualität.


GeoPlot erzeugt die Bilddateien durch den integrierten Systemdrucker WSLC-ImgPlotter und die integrierten Grafikbibliotheken völlig eigenständig. Dies bedeutet, dass jegliches lästige Einrichten von Druckern und Druckeinstellungen (Plotdialog) im CAD-System entfällt. Lediglich das freie Programm Ghostscript muss auf Ihrem Rechner vorhanden sein.

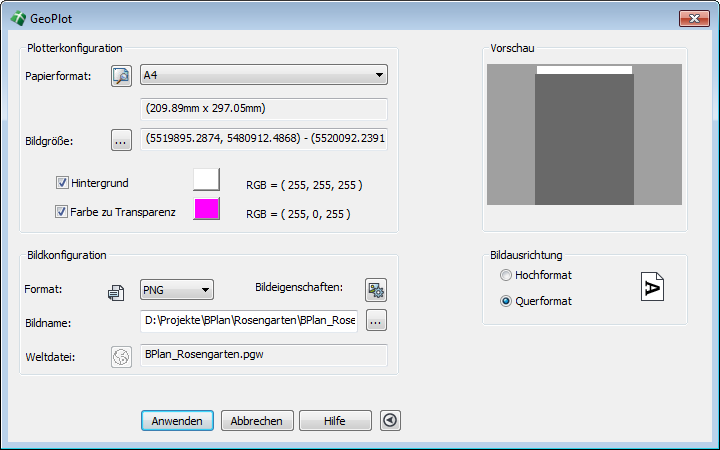

In den folgenden Kapiteln wird die Anwendung der Funktion GeoPlot erläutert. Sie folgt dem Aufbau der Dialogbox von oben nach unten. Man muss sich prinzipiell nur darum kümmern, dass der richtige Bildausschnitt in der gewünschten Größe ausgewählt wird. Alles andere erledigt das Programm.
