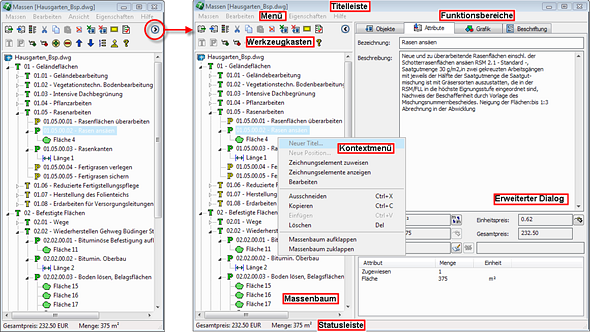

Alle Funktionen des Massenmoduls sind über eine einzige zentrale Programmoberfläche erreichbar. Der Massendialog ist hierbei permanent, kann also geöffnet bleiben, wenn andere Programme und Funktionen ausgeführt werden. Der Dialog kann auf das Positionsfenster reduziert oder in einer erweiterten Form dargestellt werden und besitzt folgenden Aufbau:

  • In der Titelleiste ist stets der Name der aktuellen Zeichnung eingetragen.
  • Unterhalb der Titelzeile befindet sich das Pull-down-Menü mit wesentlichen Befehlen.
  • Unter der Titelleiste befindet sich der Werkzeugkasten (Toolbar-Menü) mit allen wesentlichen Befehlen.
  • Der hauptsächliche Bereich wird durch das Positionsfenster ausgefüllt, welches den aktuellen Aufbau des internen LVs in dem Massenbaum (Explorerdarstellung) darstellt.
  • In der Statusleiste am unteren Rand werden stets Informationen zur aktuellen Selektion in Form von Preis- und Massenangaben angezeigt.



Der Dialog lässt sich über die Pfeilschalter im Ikonmenü beliebig auf- und zuklappen. Des Weiteren wird der Dialog bei bestimmten Funktionen, etwa dem Import oder Export von Dateien, automatisch geöffnet. Im Erweiterten Dialog stehen über Registerschalter folgende Funktionsbereiche zur Verfügung:



Die Objektsansicht bietet je nach Selektion einen raschen Überblick über die enthaltenen Positionen, Objekte und deren Massen.

Die Attributanzeige dient v. a. zur Detailanzeige und Einstellung einer Position.

In der Grafikansicht kann zusätzliche Grafik für zugeordnete Objekte definiert werden.

In der Beschriftungsansicht kann zusätzliche Beschriftung für zugeordnete Objekte definiert werden.
