Positionsfenster

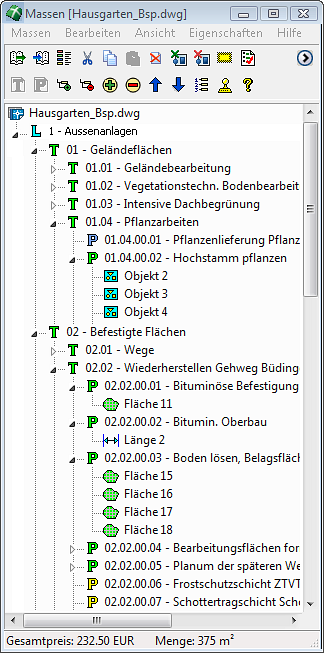

Das Positionsfenster zeigt den Aufbau Ihres internen LVs gemäß den Einstellungen der OZ-Maske nach Losen, Titeln und Positionen sowie alle zugewiesenen Zeichnungselemente.
	Los	Oberste Hierarchieebene eines LVs, i. d. R. Einteilung des Bauvorhabens in Abschnitte oder Gewerke.
	Titel	Ordnungspunkt für gleichartige Positionen.
	Position	Unterste Hierarchieebene mit der Beschreibung einer Leistung.
Die Zeichnungselemente werden nach ihrer jeweiligen Positionseinheit erfasst und durchgehend nummeriert:
	Flächen	Geschlossene 2D/3D-Polylinien
	Längen	Linien, 2D/3D-Polylinien
	Objekte	Alle Zeichenelemente
Darüber hinaus werden zur leichteren Übersicht folgende Farbkennungen verwendet:
	gelb	Die Position ist noch keinem Zeichnungselement zugewiesen.
	grün	Die Position ist mind. einem Zeichnungselement zugewiesen.
	blau	Die Position ist keinem Zeichnungselement zuweisbar, weil sie entweder keine Einheit hat oder eine Einheit, die nicht grafisch erfasst wird, wie z. B. Gewichte etc.

Das Positionsfenster nimmt die zentrale Stellung im Massendialog ein. Alle wesentlichen Operationen werden jeweils mit markierten Elementen des Positionsbaums durchgeführt. Hierzu zählt z. B. das Anlegen von Titeln und Position, das Zuordnen zu Zeichnungselementen oder die Ausgabe in ein externes LV (GAEB-Datei). Die Elemente des Positionsbaums können beliebig verschoben, kopiert oder wieder gelöscht werden.

Eine Sonderstellung nimmt die Markierung des Zeichnungsnamens ein. Diese gilt bei den meisten dann möglichen Operationen für das gesamte LV, d. h. es wird z. B. das gesamte LV exportiert, wenn der Zeichnungsname markiert ist.
