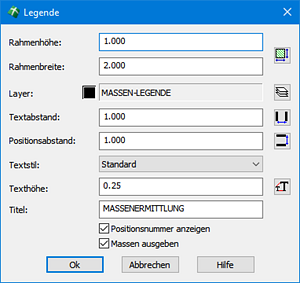

Wenn Sie in Ihrem Projekt mit Grafikzuweisungen gearbeitet haben, ist eine Legende i. d. R. unverzichtbar, um den fertigen Massenplan in gedruckter Form lesbar zu machen. Daher ist eine einfache Legendenfunktion integriert, welche die verwendete Grafik und den Kurztext sowie bei Bedarf auch die Positionsnummer aufführt. Der Aufruf der Legendenfunktion öffnet den Dialog Legende mit den folgenden Einstellungsmöglichkeiten:




Rahmenhöhe und

Rahmenbreite

Legt die Größe des Grafikrahmens fest. Durch Betätigung des Icons können die Maße durch Aufziehen eines Rechteckes übertragen werden.

Layer

Der Legendenlayer gilt sowohl für den Text als auch für den Rahmen. In der WSLC.INI ist bereits der Layer MASSEN-LEGENDE eingerichtet.

Textabstand

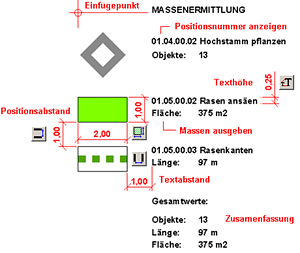

Der Textabstand ist das Maß vom rechten Rahmenende zum Beginn des Kurztextes bzw. der Positionsnummer. Er kann durch Auswahl des Icons auch am Bildschirm gezeigt werden.

Positionsabstand

Der Positionsabstand ist das Maß zwischen zwei Positionsrahmen. Er kann durch Auswahl des Icons auch am Bildschirm gezeigt werden.


Textstil

Der Textstil für den Legendentext lässt sich aus der Liste der in der Zeichnung vorhandenen Stile auswählen.

Texthöhe

Die Texthöhe kann direkt eingegeben oder durch Aufruf der zentralen Texthöhenfunktion bestimmt werden.


Titel

Der Titel der Legende, z. B. LEGENDE oder MASSENERMITTLUNG.


Positionsnummer anzeigen

Dieser Schalter bewirkt die optionale Anzeige der Positionsnummer vor dem Kurztext.


Massen ausgeben

Dieser Schalter bewirkt die Ausgabe der Positionsmassen unterhalb der Positionstexte. Des Weiteren wird eine Zusammenfassung aller ermittelten Mengen am unteren Rand der Legende erzeugt.


Durch Betätigung der Schaltfläche OK werden Sie aufgefordert, den Einfügepunkt der Legende zu zeigen. Daraufhin wird die Legende mit allen Positionen generiert, denen eine Grafik zugewiesen wurde. Schraffuren werden vollständig, Blöcke zentral und Symbollinien mittig von links nach rechts in den Grafikrahmen eingefügt.


Anmerkung: Die Legende ist nicht assoziativ, d. h. bei relevanten Änderungen sollte die Legende neu erstellt werden, um ein aktuelles Abbild darzustellen.
