Automatische Generierungen bieten nicht in allen Fällen eine optisch befriedigende Lösung. Hier sind Zwangslinien insbesondere bei einem dynamischen Schraffurabstand ein wertvolles Werkzeug, da ein direkter Einfluss auf die Positionierung von Schraffen genommen werden kann. Jede Zwangslinie ist eine Position für eine Schraffe, wobei sich benachbarte Schraffen bei Bedarf angleichen lassen. Die Lage von Zwangslinien wird durch die Bestimmung zweier Punkte definiert, welche die Ober- und Unterkante berühren oder schneiden müssen. Die Aufforderung zum Zeichnen neuer Zwangslinien erscheint so oft, bis die Definition nach einem zweiten Punkt bestätigt oder abgebrochen wird.

Wurden Zwangslinien gewählt, werden diese mit der in den Optionen festgelegten Farbe angezeigt, solange die Vorschau aktiv ist. Gleichzeitig wird deren Anzahl in Textform angezeigt.

Zwangslinien hinzufügen

Ermöglicht das Hinzufügen beliebig vieler Zwangslinien.

Zwangslinien löschen

Ermöglicht das Entfernen beliebig vieler Zwangslinien.

Linien angleichen

Festlegung der Angleichung von Nachbarlinien. Über die Anzahl wird festgelegt, wie viele benachbarte Schraffen in das Angleichen mit einbezogen werden.

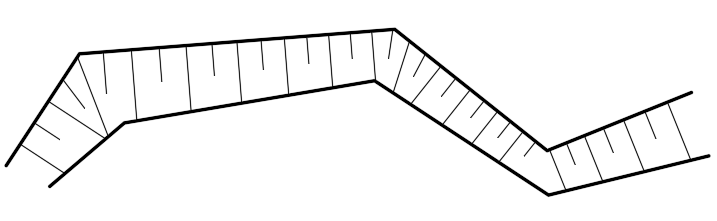

Böschungsverlauf ohne Zwangslinien

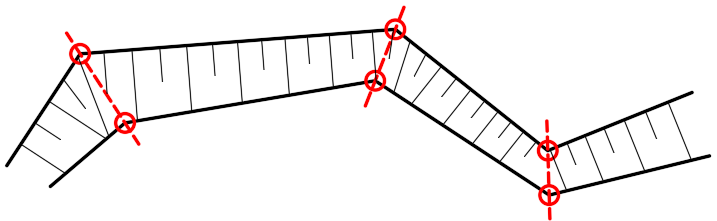

Definition von Zwangslinien

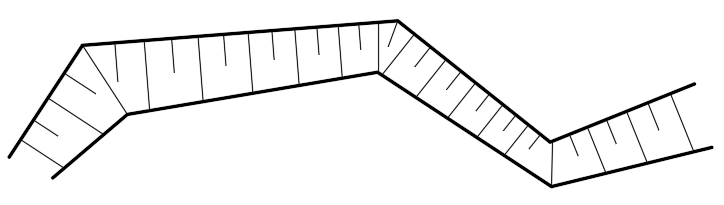

Böschungsverlauf mit Zwangslinien ohne Angleichung

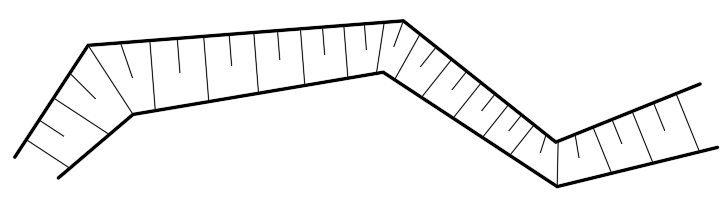

Böschungsverlauf mit Zwangslinien und Angleichung (3)


Anmerkung: Zwangslinien werden beim Zeichnen zu normalen Schraffurlinien und auf dem dafür vorgesehenen Layer erstellt. Sie erhalten allerdings Kennungen, dass es sich um Zwangslinien handelt.
