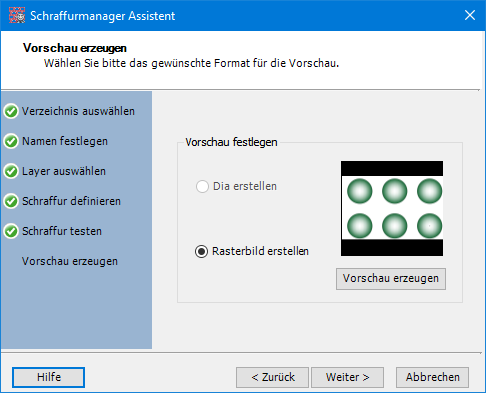

Nach dem Test einer Schraffur können Sie ein Dia oder ein Rasterbild erstellen, welches zur Visualisierung des Musters im Schraffurmanager dient. Daher ist es auch sinnvoll, eine Testschraffur im vorhergehenden Schritt des Assistenten zu erstellen, denn diese ist eine gute Grundlage für das Bild. Sie können das Bild entweder als Dia oder Rasterbild erstellen lassen. Ein Dia ist v. a. für die Visualisierung von herkömmlichen CAD-Schraffuren geeignet, während ein Rasterbild nötig ist, um vollflächige Farben, Farbverläufe oder eine Bildschraffur abzubilden. Aus diesem Grund steht auch bei den Assistenten für Bildschraffuren und Farbverläufe nur die Option Rasterbild zur Verfügung.

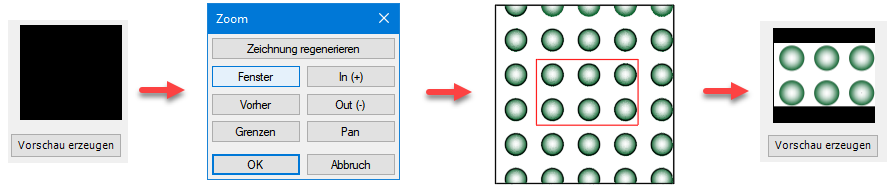

Durch Betätigung der Schaltfläche Vorschau erzeugen erscheint zunächst der zentrale Zoomdialog, mit dessen Hilfe Sie den Bildschirmausschnitt passend herstellen können. Bei der Erstellung eines Dias wird dieses sofort aufgenommen, wenn Sie den Zoomdialog mit OK bestätigen. Bei einem Rasterbild müssen Sie anschließend noch den Bereich des Rasterbilds zeigen. Rasterbilder werden immer als Jpeg-Dateien abgelegt, bekommen aber die Dateiendung *.wsj, wenn Bildschraffuren visualisiert werden.

Das Bild wird anschließend in den Assistenten eingeblendet und Sie können weiter zum letzten Schritt blättern.


Hinweis: Die Visualisierung kann jederzeit nachträglich vorgenommen werden. Verwenden Sie dazu bitte die Befehle Dia updaten oder Bild updaten aus dem Kontextmenü oder dem Pull-down-Menü des Schraffurmanagers.
