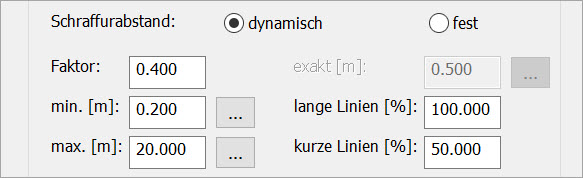

Der Schraffurabstand ist der Abstand zwischen den einzelnen Böschungslinien. Er kann entweder fest eingestellt werden oder dynamisch verlaufen. In vielen Fällen bietet die Anwendung des dynamischen Abstands eine optisch befriedigendere Lösung.

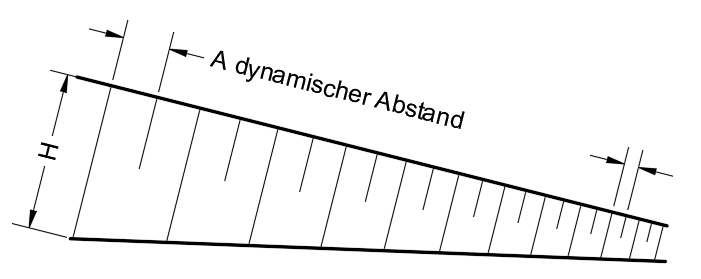

Dynamischer Abstand

Bei der Berechnung dynamischer (variabler) Schraffenabstände wird der jeweilige Abstand von Böschungsober- und Unterkante mit einem Faktor multipliziert. D. h., wenn ein Faktor 0.5 verwendet wird, entspricht der Schraffenabstand jeweils dem halben Abstand zwischen Ober- und Unterkante. Dies bedeutet, dass der Schraffenabstand bei auslaufenden Böschungen enger wird.

Der jeweils automatische Abstand A berechnet sich also aus dem jeweiligen Abstand der Böschungskanten H multipliziert mit einem Faktor F.

(A = H * F)

Je nach Situation kann es sinnvoll sein, einen Minimal- und Maximalabstand einzurichten. Diese Werte dürfen dann unabhängig von der automatischen Berechnung nicht unter- oder überschritten werden. Wird ein dynamischer Abstand gewählt, wird das Eingabefeld exakt [m] ausgegraut.

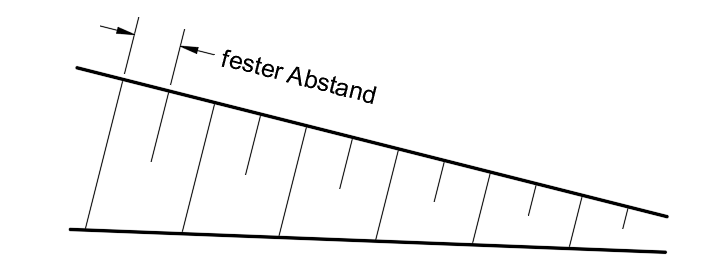

Fester Abstand

Bei einem festen Schraffurabstand gilt der eingegebene Wert für exakt [m] für den gesamten Böschungsverlauf. Der Abstand zwischen den Böschungskanten spielt hier keine Rolle. Wird ein fester Abstand gewählt, werden die Eingabefelder Faktor, min. [m] und max. [m] ausgegraut.
