Die Böschung kann als Damm oder Einschnitt definiert werden. Dies hat Auswirkungen auf die Ausrichtung der Schraffen und die Farbe der Hintergrundfüllung.


Damm

Einschnitt

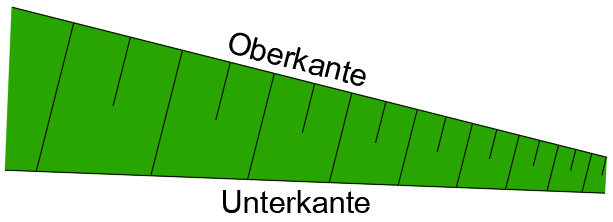

Bei einem Damm verlaufen die Böschungsschraffen i. d. R. senkrecht von der Oberkante. Die kurzen Schraffen gehen bei der Standardböschung generell von der Oberkante aus. Für die farbige Hinterlegung wird standardmäßig Grün verwendet.

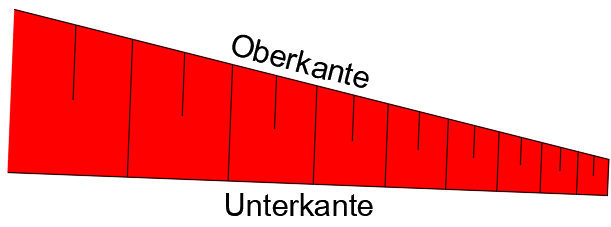

Bei einem Einschnitt verlaufen die Böschungsschraffen i. d. R. senkrecht (lotrecht) zur Unterkante. Die kurzen Schraffen gehen bei der Standardböschung generell von der Oberkante aus. Für die farbige Hinterlegung wird standardmäßig Rot verwendet.


Zwischen Damm und Einschnitt kann während der Vorschau beliebig gewechselt werden. Auch ein nachträgliches Editieren ist jederzeit möglich.


Anmerkung: Die generelle Aufteilung der Schraffen wird stets an der Oberkante vorgenommen und ist bei Damm und Einschnitt die gleiche. Lediglich die Ausrichtung der Schraffen ändert sich.
