Befehl: EAWS_SPLP

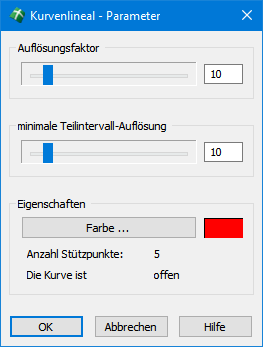

Die mit dem Kurvenlineal erstellte Kurvenlinie ist ein periodischer, parametrischer, kubischer Spline. Sie haben durch den Aufruf dieses Befehls, welcher auch innerhalb jedes anderen Kurvenbefehls erfolgen kann, die Möglichkeit zur Einstellung der Kurvenparameter. Alle Einstellungen werden in einer Dialogbox ausgeführt. Die Dialogbox zeigt die Eigenschaften der aktuell oder zuletzt bearbeiteten Kurve an. Dies betrifft die Anzahl der Stützpunkte, die Farbe der generierten Kurve sowie die Angabe darüber, ob die Kurve offen oder geschlossen ist. Die Parameter gelten jeweils für die aktuelle Kurve und, solange sie nicht geändert werden, für alle darauf folgenden Kurven.


Folgende Parameter sind einstellbar:


  • Auflösungsfaktor: Die erzeugte Kurve ist eine 2D-Polylinie, wobei die Anzahl der Teilstrecken ein Vielfaches der Anzahl der Stützpunkte ist. Der Auflösungsfaktor steuert diese Vervielfachung. Der gewünschte Wert kann wahlweise per Schieberegler oder durch einen manuellen Eintrag im Eingabefeld festgelegt werden.
  • Minimale Teilintervall-Auflösung: Dieser Wert regelt die Mindestzahl der Teilstrecken zwischen zwei aufeinander folgenden Stützpunkten. Damit wird eine passable Ausrundung auch bei sehr engen Kurven erreicht. Der gewünschte Wert kann auch hier entweder per Schieberegler oder durch einen manuellen Eintrag im Eingabefeld geändert werden.
  • Farbe: Die Farbe der erzeugten Kurve wird durch den aktuellen Layer bestimmt. Eine davon abweichende Farbe wird durch Betätigung der Schaltfläche Farben festgelegt. Hierbei wird die Standardfarben-Dialogbox zur Auswahl einer Farbe aktiviert.


Achtung: Die internen Stützpunkte werden zu tatsächlichen Stützpunkten, wenn Sie die Kurvenlinie dehnen, versetzen oder stutzen. Dies ist an den CAD-Griffen sichtbar.
