Befehl: EAWS_SPLE


Die Form einer fertigen Kurve kann jederzeit verändert werden. Der Editiermodus zeigt die Position eines aktiven Kontrollpunktes ähnlich dem CAD-Befehl PEDIT/Editieren an, sobald Sie eine Kurve angeklickt haben. Falls Sie eine normale Polylinie anklicken, wird sofort die daraus resultierende Kurvenlinie im Editiermodus angezeigt. Der Editiermodus bietet verschiedene Werkzeuge zur Veränderung der Kurve:


  • Bewegen: Sie können den aktuellen Stützpunkt verschieben. Die Kurve wird dynamisch mitgeführt.
  • Zusatzpunkt: Diese Funktion ermöglicht das Positionieren eines neuen Stützpunktes zwischen dem aktuellen und dem nächstgelegenen Stützpunkt.
  • Löschen: Diese Option löscht den aktuellen Stützpunkt. Die Kurve verläuft nun automatisch durch die verbleibenden Stützpunkte.
  • Schließen: Diese Option schließt eine offene Kurve nachträglich unter Beibehaltung der glatten Kurvenform.


  • Öffnen: Diese Option öffnet eine geschlossene Kurve. Das bedeutet, dass die Kurve zwischen dem Anfangs- und Endpunkt aufgebrochen und das Verbindungsstück entfernt wird.

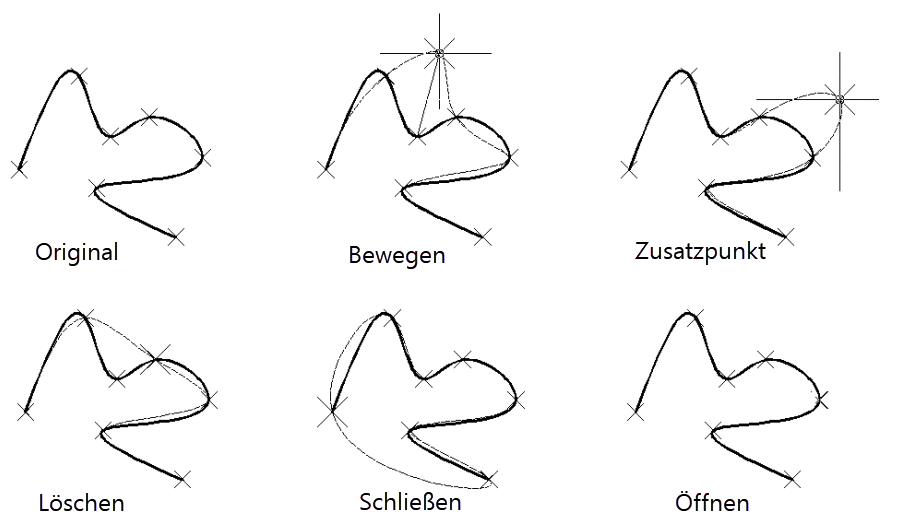

Die nachfolgende Grafik verdeutlicht die verschiedenen Editierfunktionen:



Anmerkung: Bitte verwenden Sie nur diesen Befehl zum Editieren der Kurvenlinie. Ein Strecken der Kurve, auch mit den CAD-Griffen oder dem CAD-Befehl PEDIT/Editieren, führt dazu, dass die Kurve nicht mehr durch die originalen Stützpunkte verläuft. Eine derartig veränderte Kurve kann aber mit dem Befehl Kurvenlineal aus Plinie wiederhergestellt werden.
