Befehl: EAWS_SPLD

Mit Hilfe dieser Zeichenfunktion wird das Erstellen beliebiger, harmonischer Freiformlinien und -flächen realisiert. Der Befehl leitet das dynamische Zeichnen einer Spline-Kurve ein. Dazu sind nacheinander die Stützpunkte, durch welche die Kurve verlaufen soll, durch Zeigen oder durch Koordinaten-Eingabe festzulegen.


Zeigen Sie den Anfangspunkt der Kurvenlinie. Es hängt nun die beim Zeichnen von Linien oder Polylinien übliche gerade Gummibandlinie am Cursor.

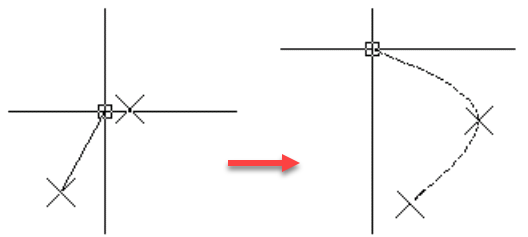

Sobald Sie den zweiten Punkt zeigen, verwandelt sich die gerade Gummibandlinie in eine flexible Kurvenlinie, welche exakt durch die beiden gezeigten Stützpunkte verläuft. Wenn Sie den Cursor bewegen, ändert sich die Form der Kurve. Die Gummibandlinie stellt dabei keinen Kreisbogen dar, sondern eine Kreisformkurve (kubischer Spline).

Hier liegt der entscheidende Unterschied zum Zeichnen von Kreisbögen (Polylinie/Kreisbogen). Sobald Sie mit einer normalen 2D-Polylinie den 2. Punkt einer Kurvenlinie gezeigt haben, ist das erzeugte Kurvenstück starr und kann nicht mehr verändert werden.

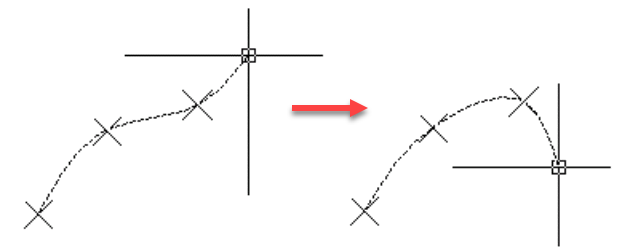

Das Kurvenlineal ist jedoch flexibel. Es gibt unendlich viele Möglichkeiten des Kurvenverlaufs durch die beiden definierten Punkte. Eine Bewegung des Cursors ist vergleichbar mit dem Zurechtbiegen eines Kurvenlineals. Zeigen Sie nun die weiteren Punkte, durch welche die Kurve verlaufen soll. Die Bewegung des Cursors beeinflusst den bereits zurückliegenden Teil der Kurve.

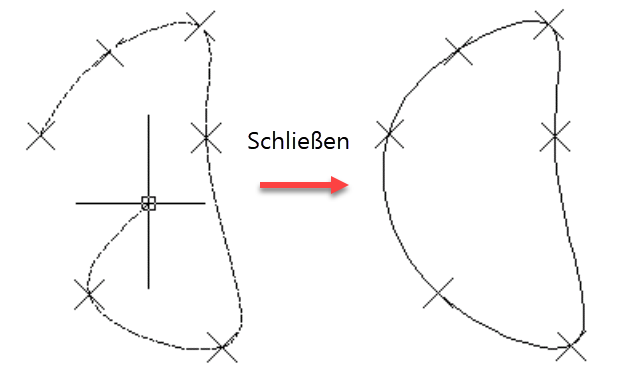

Sie können dadurch jede Form spielerisch erzeugen. Während des Zeichnens lässt sich jeder Arbeitsschritt zurück­nehmen. Die Kurve lässt sich durch Betätigung von Return abschließen. Es ist weiterhin möglich, die Kurve automatisch schließen zu lassen sobald Sie mindestens 3 Punkte gezeigt haben. Sie wird automatisch in Kurvenform geschlossen. Eine einmal geschlossene Kurve kann jederzeit zwischen Anfangs- und Endpunkt geöffnet werden. Durch das Abschließen (Beenden) oder automatische Schließen der Kurvenlinie wird diese auf dem aktuellen Layer gezeichnet.

Die Ausprägung und Farbe der Kurve ist von den aktuellen Parametern abhängig. Sie können die Parameter jederzeit während des Zeichnens aufrufen und verändern (Siehe Parameter).
