Befehl: EAWS_KULI

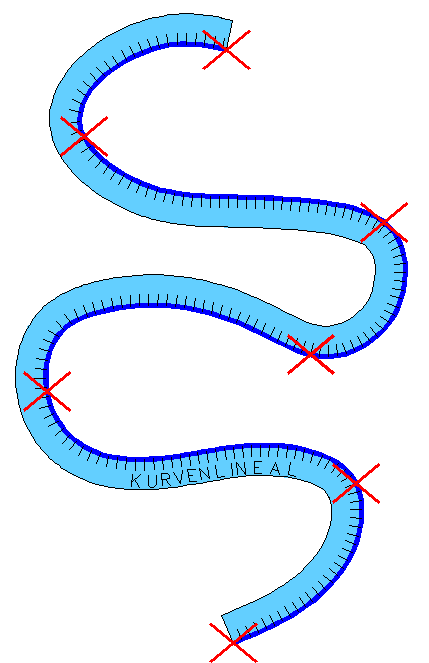

Das Kurvenlineal ist ein prädestiniertes Werkzeug zum Zeichnen aller in der Freiraumplanung oft verwendeten, natürlichen, runden Formen. Die Kurvenlinie ist ein periodischer, kubischer Spline und verläuft exakt durch die gezeigten oder vorhandenen Stützpunkte. Sie können die Zeichenfunktion mit der Verwendung eines konventionellen biegsamen Kurvenlineals vergleichen. Wenn Sie ein flexibles Kurvenlineal an vorhandenen Stützpunkten ausrichten, wird es immer mehrere Möglichkeiten geben, wie die Kurve durch diese Stützpunkte verlaufen kann. Das Kurvenlineal wird diesem Umstand gerecht, denn es ist keine starre Funktion wie etwa die CAD-Funktion Polylinie-Kreisbogen, sondern permanent flexibel und veränderbar. Bewegungen mit dem Fadenkreuz werden dynamisch und in Echtzeit auf die gesamte Kurve berechnet und angewendet. Die mit dem Kurvenlineal erzeugte Linie ist eine 2D-Polylinie. Sie kann entweder dynamisch am Bildschirm gezeichnet oder durch die Umwandlung einer beliebigen 2D-Polylinie erzeugt werden. Sie können die Parameter der Kurve jederzeit dialogboxgesteuert verändern. Die Kurve selbst kann auf vielfältige Art und Weise editiert werden.



Anmerkung: Der entscheidende Vorteil des WS LANDCAD-Kurvenlineals gegenüber der CAD-Spline ist die Generierungsart als normale 2D-Polylinie. Viele Folgeoperationen setzen eine 2D-Polylinie voraus. Der CAD-Spline hingegen ist ein eigenes Zeichenelement, welches in der weiteren Nutzung u. U. stark eingeschränkt ist und von vielen Editier- und Konstruktionsbefehlen abgelehnt wird.
