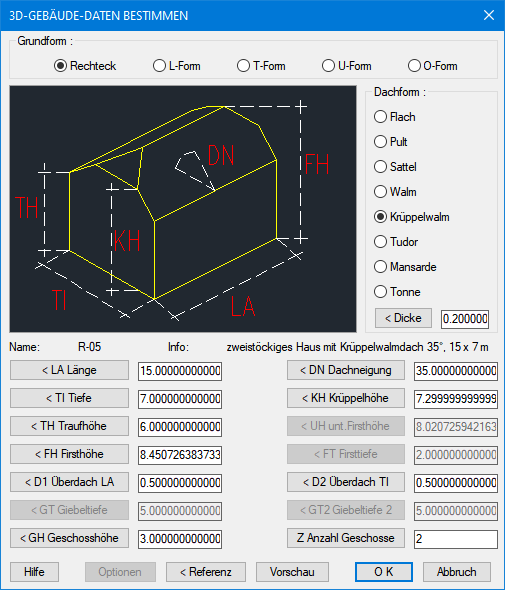

Die Eigenschaften eines markierten Gebäudes lassen sich bei Bedarf durch die Auswahl des Befehls Gebäudetypeigenschaften aus dem Pull-down-Menü Bearbeiten oder dem Kontextmenü einsehen. Dazu wird eine Dialogbox geöffnet, in der die Parameter sowie ein grafisches Musterbild eingeblendet werden.

Falls Sie ein bereits bestehendes Gebäude markiert hatten, sehen Sie dessen Parameter angezeigt und können diese bei Bedarf ändern. Anderenfalls sind die Parameter des zuletzt verwendeten Gebäudes bzw. Default-Werte eingestellt.

Sie können die Dialogbox mit der Schaltfläche OK verlassen und gelangen damit wieder in die Hauptdialogbox.

Es ist aber ebenso möglich, eine Vorschau auf das tatsächliche Gebäude zu aktivieren und diese bei Bedarf in der Zeichnung zu behalten.


In der Dialogbox wird zunächst die Grundform des Gebäudes und dessen Dachform bestimmt. Hierzu wird je nach Kombination der Parameter eine entsprechende 3D-Grafik eingeblendet, welche die jeweils weiter zur Verfügung stehenden Gebäudeparameter anzeigt. Im darunter befindlichen Teil können Sie die sich gegenseitig bedingenden Parameterwerte bestimmen. Diese können direkt in die Eingabefelder eingetragen oder aus der Zeichnung abgegriffen werden, indem die daneben befindlichen Schaltflächen betätigt werden. Die Dialogbox klappt dabei weg, und Sie werden aufgefordert, jeweils 2 Punkte in der Zeichnung zu zeigen. Gerade bei der Visualisierung einer bestehenden 2D-Zeichnung ist dies die bevorzugte Arbeitsmethode. Zwischen den einzelnen Parametern bestehen mathematische Beziehungen, die beim Ändern eines Wertes nachgeführt werden. Die Nachführung wird durch Betätigung der Return-Taste gestartet, nachdem ein Wert verändert wurde.

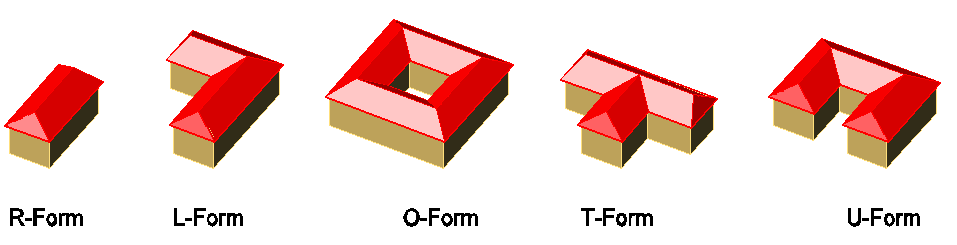

Die 5 Grundformen entsprechen den in der Stadtplanung verwendeten Grundtypen. Davon abweichende Grundrisse können durch Verschmelzung dieser Grundformen erreicht werden. Hierbei erweist sich die Verwendung von ACIS-Volumenkörpern als entscheidender Vorteil gegenüber 3D-Flächen.

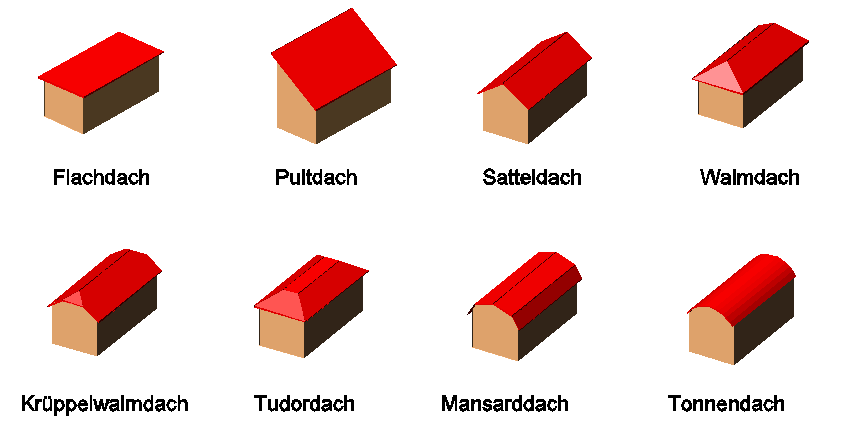

Die 8 Dachformen decken alle traditionellen Typen der Gebäudearchitektur ab. Mit Hilfe der ACIS-Verschneidungsfunktionen können auch Dachgauben ohne großen Aufwand erzeugt werden. Da die Dachkörper sowohl mit einer Dachstärke als auch mit Dachüberständen versehen werden können, ist die Darstellungsform auch für die Objektplanung ausreichend, zumal die erzeugten Gebäude mit relativ einfachen Mitteln (z. B. Fenster-Musterlinien im Linienmustermanager) optisch aufgewertet werden können.


Nach der Einstellung aller erforderlichen Parameter kann zunächst eine Vorschau aktiviert werden. Sie sehen die tatsächlichen Auswirkungen der Gebäudeparameter und können sofort Änderungen durchführen.

Wenn Sie die Dialogbox mit OK verlassen, wird der Parametersatz zunächst temporär gespeichert.


Anmerkung: Der Gebäudemanager arbeitet intern und unabhängig von der CAD-Einheitensteuerung immer mit 15stelliger Genauigkeit. Dies ist aufgrund der von ACIS geforderten Genauigkeit der Fall. Sie erkennen es in der Anzahl der Stellen der Eingabefelder.
