Entwurf

Befehl: EAWS_HOUSEM

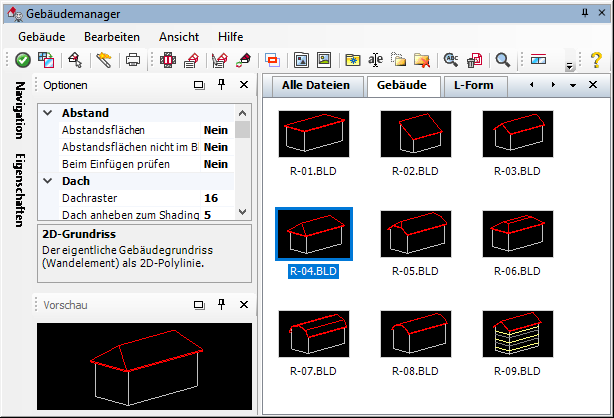

Der Gebäudemanager dient der Generierung, Verwaltung und Anwendung dreidimensionaler, parametrischer Gebäudekörper, welche für die Visualisierung und als Planungshilfe in der Stadt- und Objektplanung verwendet werden. Durch die Verwendung des WS LANDCAD-Managerprinzips können beliebig viele Gebäudetypen erstellt und in Verzeichnissen abgelegt werden, welche nach Anwendungsbereichen geordnet sind. Es ist ebenfalls möglich, beliebige Varianten von bestehenden Gebäuden zu erzeugen, diese in der Zeichnung anzuwenden und bei Bedarf wiederum separat, also als neue Gebäude, zu speichern. Die Gebäudekörper werden in den Verzeichnissen nicht als Zeichnungsblöcke, sondern als parametrische Textdateien (*.BLD) abgelegt und erst beim Einfügen in die Zeichnung aus diesen als Block generiert. Die Parameter umfassen alle wichtigen Gebäudedaten, wie z. B. Gebäudegrundform, Dachform, Länge, Breite etc., welche jeweils in einer Dialogbox dargestellt werden. Die Gebäudedaten können in der Dialogbox bequem eingegeben und auch aus der Zeichnung abgegriffen werden.

Da alle Parameter auch im gezeichneten Gebäude gespeichert werden, besteht jederzeit die Möglichkeit, einzelne Parameter, z. B. die Dachneigung oder die Höhen, nachträglich zu verändern. Auf diese Art und Weise ist es möglich, sehr schnell einen zweidimensionalen Plan in der dritten Dimension zu visualisieren und Varianten zu untersuchen. Da die Gebäudekörper als ACIS-Volumenmodelle generiert werden können, steht Ihnen mit den gängigen CAD-Werkzeugen die Möglichkeit offen, komplexere Gebäude mit vertretbarem Aufwand zu erzeugen.
