Befehl: EAWS_ROOFHATCHTRIANGLE

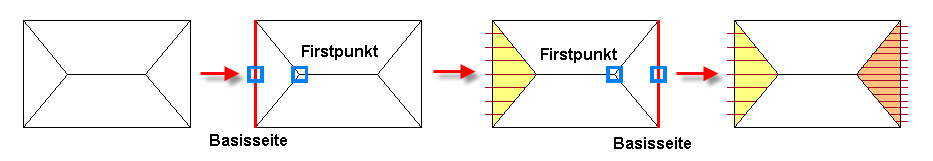

Dreieckige Dachschraffuren werden auf der Grundlage einer Basislinie (optional aus 2 Punkten) und einem Firstpunkt definiert. Der Firstpunkt wird zunächst als höchster Punkt in der Fläche angesehen und entsprechend bei der Sonnen-/ Schattenzuweisung berücksichtigt. Wird in den Optionen Einzelpunkt als First definieren "deaktiviert", besteht die Möglichkeit, die Schraffurausprägung umzukehren wie beim Satteldach beschrieben.

Die Schraffurlinien werden stets so erzeugt, dass eine Schraffurlinie durch den Firstpunkt verläuft - dieses schafft ein harmonisches Bild. Wie beim Satteldach können auch bei der Dreiecksfläche Dachüberstände erzeugt werden.
