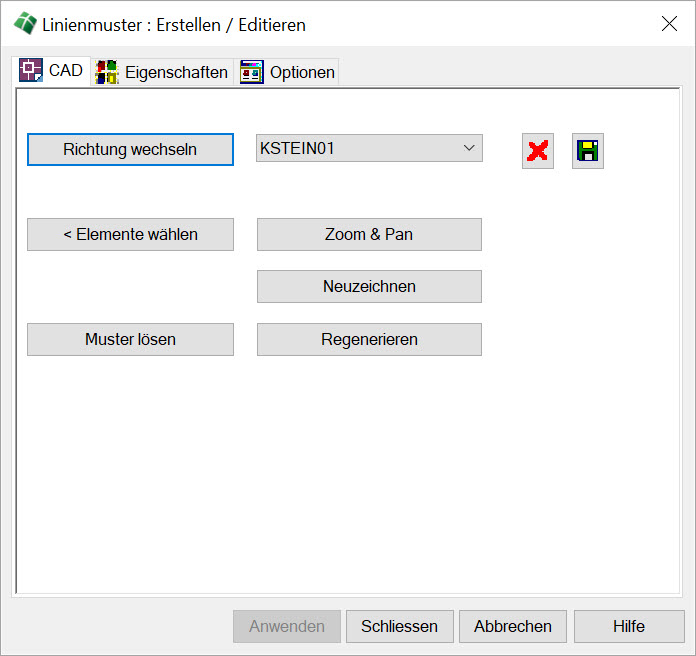

Die Dialogbox Linienmuster: Erstellen / Editieren stellt auf drei Registerkarten eine Vielzahl von Editiermöglichkeiten zur Verfügung und erscheint automatisch nach der Generierung eines Linienmusters oder beim Aufruf des Befehls Linienmuster editieren. Der Aufruf ist auch als Muster Editieren im Pull-down-Menü und der Toolbar des Linienmustermanagers vorhanden.

Auf der Registerkarte CAD finden Sie hierbei generelle Befehle, welche keinen direkten Einfluss auf die interne Mustergenerierung haben.

Die Dialogbox verfügt des Weiteren über die Registerkarten Eigenschaften und Optionen, welche über weitergehende Steuerungsmöglichkeiten verfügen.

Da die Mustergenerierung stets vom Richtungssinn einer Anwendungslinie abhängt, können Sie durch Betätigung der Schaltfläche Richtungssinn wechseln die Seite wechseln, auf der das Muster generiert wird.

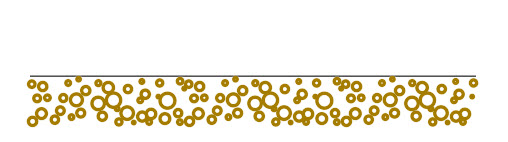

originale Richtung

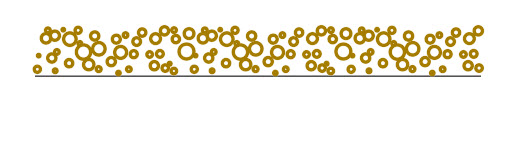

Richtung gewechselt


Durch Betätigung der Schaltfläche Elemente wählen, können Sie weitere Anwendungslinien zur aktuellen Auswahl hinzufügen.

Mit der Schaltfläche Zoom & Pan können sie den bei den Managern typischen Zoomdialog öffnen um einen günstigen Bildausschnitt zu erhalten und diesen mit Neuzeichnen bzw. Regenerieren aktualisieren.

Das Linienmuster lässt sich im Bedarfsfall durch Anwahl des Lösch-Icons von bereits ausgewählten Anwendungslinien entfernen.

Das aktuell gewählte oder angewendete Linienmusters lässt sich bei Bedarf unter einem anderen Namen als neues Linienmuster speichern, selbst wenn das Original nicht mehr vorhanden sein sollte.
