Entwurf

Befehl: EAWS_SHLINEM

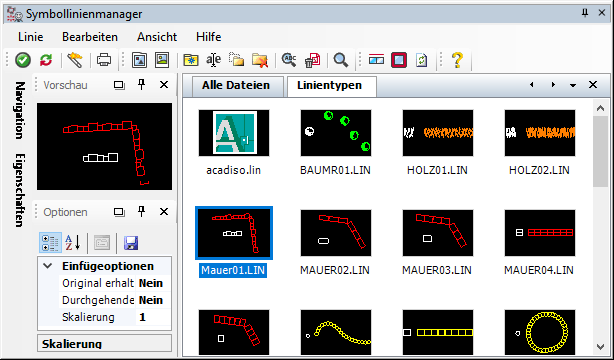

Der Symbollinienmanager dient der Generierung, Verwaltung und Anwendung echter CAD-Linientypen. Linientypen tragen die Dateierweiterungen *.LIN und bestehen aus einer Folge durch Leerzeichen getrennten Punkten und Strichen und können in die Linie eingebettete Grafiksymbole und Textobjekte enthalten. Linientypen, die nur aus Punkten und Strichen bestehen, werden als einfache Linientypen bezeichnet. Diese Linientypen kennen Sie aus Ihrer tagtäglichen Arbeit mit dem CAD-System. Sie sind z. B. bei AutoCAD in der Linientypdatei ACAD.LIN enthalten und bieten die typischen Linientypen, z. B. CONTINUOUS, GESTRICHELT etc. Besitzen Linientypen neben den üblichen Strichfolgen auch Grafik und/oder Text, werden sie als komplexe Linientypen bezeichnet.

Die Erstellung komplexer Linientypen mit Grafik ist im Regelfall nur rein theoretisch möglich, da die Beschreibung der Linientypen ähnlich wie Schraffuren einer festen, programmierähnlichen Syntax folgen muss.

Sie können bereits bei primitiv anmutenden Linientypen recht komplexe Ausmaße annehmen. Die in die Linien eingebettete Grafik besteht zudem aus Shapes, welche ebenfalls programmiert und kompiliert werden müssen. Der Symbollinien­manager überwindet diese Schranken, indem er selbständig Linientypen aller Art aus einem gezeich­neten Linienmuster programmiert. Die Linienmuster können aus dem Manager heraus jederzeit ange­wendet und z. B. auch in die Planzeichenverordnung integriert werden.
