Befehl: EAWS_IMGCREATE



Mit dem Programm Bildbearbeitung wird eine Brücke zwischen den Genauigkeitsanforderungen eines CAD-Programms und der darstellungstechnischen Vielfalt eines leistungsfähigen Grafikpaketes geschlagen. Die bidirektionale Photoshop-Schnittstelle überträgt auf Knopfdruck einen gewählten CAD-Inhalt Layerweise in ein Grafikprogramm, in welchem das Abbild vielfältig manipuliert werden kann. Komplexe Farbverläufe, Schattierungen, photorealistische Füllmuster und Texteffekte können ohne Beschränkung beliebig angewendet und automatisch georeferenziert in die CAD-Zeichnung übertragen werden. Dadurch ist es möglich, alle Grafikaspekte eines externen Grafikeditors auch für eine CAD-Zeichnung anzuwenden. Die Bildbearbeitung unterstützt hierbei sämtliche Grafikprogramme, die in der Lage sind, das Photoshop-PSD-Format (*.psd) zu lesen und zu schreiben.


Die Bildbearbeitung von WS LANDCAD erzeugt hierbei die notwendigen PSD-Dateien durch den integrierten Systemdrucker WSLC-ImgPlotter und die integrierten Grafikbibliotheken völlig eigenständig. Dies bedeutet, dass jegliches, lästiges Einrichten von Druckern und Druckeinstellungen (Plotdialog) im CAD-System entfällt und eine weitestgehende Versionsunabhängigkeit vom genutzten Grafikprogramm gegeben ist. Lediglich das freie Programm Ghostscript muss in einer passenden Version (32- bzw. 64-Bit, entsprechend der WS LANDCAD-Version) auf Ihrem Rechner vorhanden sein.


Das Funktionsprinzip besteht darin, dass jeder sichtbare CAD-Layer in der PSD-Datei als transparenter Grafik-Layer mit dem Präfix ACAD_ angelegt wird. Nach der Bearbeitung im Grafikeditor wird das Bild automatisch sowohl als Photoshop-Datei als auch in einem anderen zuvor gewählten Grafikformat, z. B. *.TIF gespeichert. Des Weiteren wird eine Weltdatei (World-Datei) erstellt, welche die exakte Platzierung in der Zeichnung gewährleistet. Zurück im CAD-Programm wird das Pixelbild nun automatisch auf einem separaten Layer eingefügt, georeferenziert, i. d. R. transparent in den Hintergrund gelegt und der Bildrahmen bei Bedarf ausgeschaltet. Das Bild kann später jederzeit wieder editiert werden. Hierbei wird automatisch der Bildrahmen zur Objektwahl eingeschaltet und das Bild im Grafikeditor geöffnet. Nach den Änderungen sind diese automatisch in der CAD-Zeichnung sichtbar.

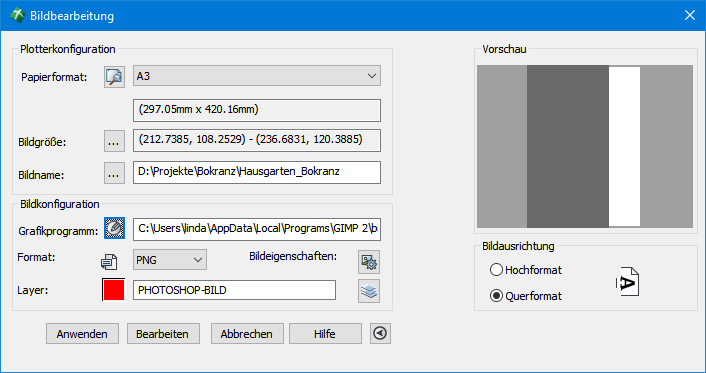

In den folgenden Kapiteln wird die Anwendung der Bildbearbeitung erläutert. Sie folgt dem Aufbau der Dialogbox von oben nach unten. Es muss prinzipiell nur dafür gesorgt werden, dass der richtige Bildausschnitt in der gewünschten Größe ausgewählt wird. Alles andere erledigt das Programm. Wenn im Folgenden von Photoshop die Rede ist, gilt dies gleichermaßen für alle verwendbaren Grafikprogramme, es sei denn es werden explizite Unterschiede aufgeführt.
