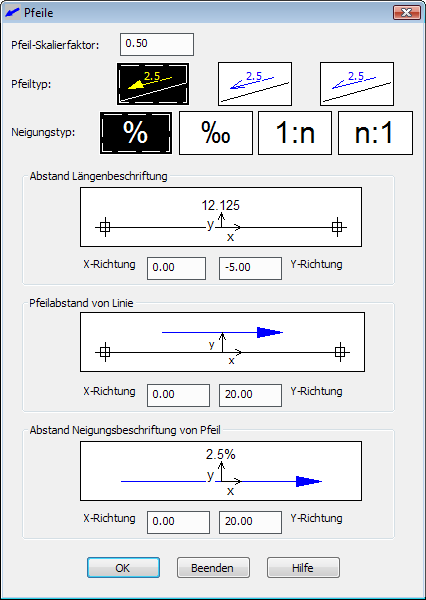

In dieser Dialogbox können Sie den Pfeiltyp, den Pfeil-Faktor, den Neigungstyp sowie die Abstände des Pfeils von der Linie und die Neigungsbeschriftung vom Neigungspfeil einstellen.



Mit dem Pfeil-Skalier-Faktor legen Sie die Größe des Pfeil-Symbols in der Zeichnung fest.



Mit dem Pfeil-Typ können Sie festlegen, ob ein doppelseitiger (gefüllt oder ungefüllt) oder ein einseitiger Pfeil verwendet werden soll.



Hier können Sie einstellen, in welcher Einheit die Neigungen dargestellt werden sollen.

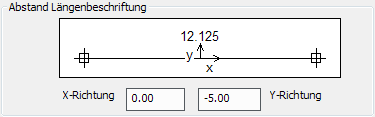

Durch die Eingabe des Abstandes der Längenbeschriftung können Sie den Abstand in X- und in Y-Richtung von der Mitte der Verbindungslinie aus festlegen.

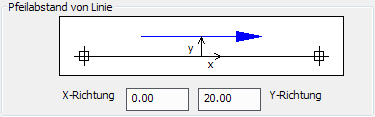

Durch die Eingabe des Abstandes des Pfeils können Sie den Abstand in X- und in Y-Richtung von der Linienmitte aus festlegen.

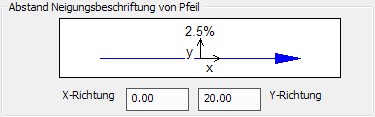

Durch die Eingabe des Abstandes der Neigungsbeschriftung können Sie den Abstand in X- und in Y-Richtung von der Mitte des Pfeil-Symbols aus festlegen.
