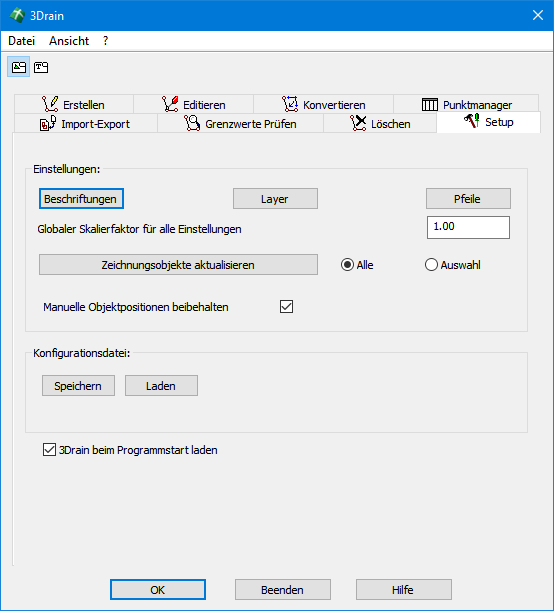

Alle im Setup einstellbaren Größen werden in Abhängigkeit des Faktors Globaler Skalierfaktor für alle Einstellungen vergrößert oder verkleinert. Hiermit können die vorhandenen Einstellungen schnell auf einen neuen Maßstab angepasst werden.

Um die in der Zeichnung vorhandenen 3Drain-Objekte an die Einstellungen anzupassen, muss der Bearbeiter den Button Zeichnungsobjekte aktualisieren klicken. Hierbei stehen zwei Optionen zur Verfügung:


  • Alle - Es werden alle 3Drain-Objekte auf die aktuellen Einstellungen angepasst.
  • Auswahl - Die Aktualisierung lässt sich auf eine durchzuführende Auswahl beschränken. So lassen sich z. B. auch verschiedene Skalierfaktoren realisieren.


Wurden die 3Drain-Objekte (Beschriftungen und/oder Pfeile) manuell verschoben und sollen diese Positionen bei Aktualisierungen beibehalten werden, muss das Kästchen Manuelle Objektpositionen beibehalten angehakt sein. 3Drain aktualisiert dann nur den Inhalt und die Skalierungen nicht aber die Position.


Um zu verhindern, dass Lagegeschützte 3Drain-Punkte mit CAD-Bordmitteln manuell verschoben werden können, wenn in einer vorhandenen Zeichnung das 3Drain-Programm noch nicht aufgerufen wurde, sollte der Schalter "3Drain beim Programmstart laden" aktiviert werden. Dadurch wird 3DRain bei jedem Programmstart von WS LANDCAD automatisch im Hintergrund geladen und der 3Drain-Reaktor aktiviert. Dies stellt einen effektiven Schutz vor unbeabsichtigten Manipulationen der 3DRain-Punkte dar.
