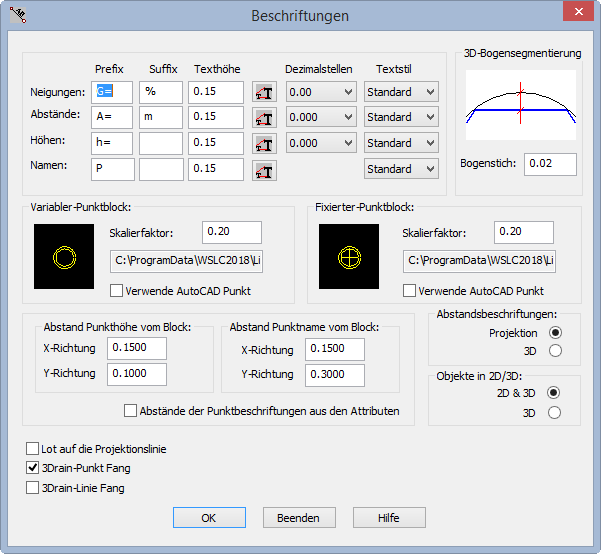

Zu den eigentlichen Beschriftungen Neigung, Abstand, Höhe und Name kann ein Präfix (wird dem Text vorangestellt) oder ein Suffix (wird dem Text hinten dran gesetzt) festgelegt werden.

Durch die Eingabe der Texthöhe können die jeweiligen Beschriftungshöhen festgelegt werden.

Durch das Klicken des Buttons gelangen Sie in die zentrale Funktion zur Einstellung einer maßstabsgerechten Texthöhe.


Um weitere Informationen über diese Funktion zu erhalten, klicken Sie bitte auf den Hilfe Button.


Über die Eingabe der Dezimalstellen steuern Sie die Nachkommastellen der jeweiligen Beschriftungen.


Für jede Beschriftung können Sie auf Wunsch einen eigenen Textstil festlegen.


Die Bögen in 3D werden als kurze Liniensegmente angenähert. Mit der 3D-Bogensegmentierung kann die Abweichung der 3D-Bögen vom tatsächlichen Bogen festgelegt werden. Je kleiner der Bogenstich, desto näher ist man am tatsächlichen Bogen. Dies ist eine rein grafische Größe. Für die Berechnung werden die tatsächlichen Längen herangezogen.

Hier können Sie einstellen, ob die Längen der Linien/Bögen als Projektionslängen (2D-Längen) oder die tatsächlichen Längen der Linien/Bögen (3D-Längen) beschriftet werden sollen.

Die Neigungen werden immer anhand der Projektionslängen berechnet.

Hier können Sie festlegen, ob sich die 3Drain-Objekte (Punkte, Linien, Bögen) nur in 3D oder sowohl in 2D als auch in 3D befinden sollen.

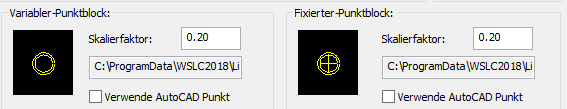

Die Punktsymbole können Sie selbst wählen. Es wird ein AutoCAD W-Block verwendet. Durch die Eingabe des Skalierfaktors können Sie festlegen, wie die ursprünglich gezeichnete Größe des Symbols vergrößert oder verkleinert werden soll.

Wenn Sie das Kontrollkästchen Verwende AutoCAD Punkt anhaken, wird ein AutoCAD Punkt als Blocksymbol verwendet.

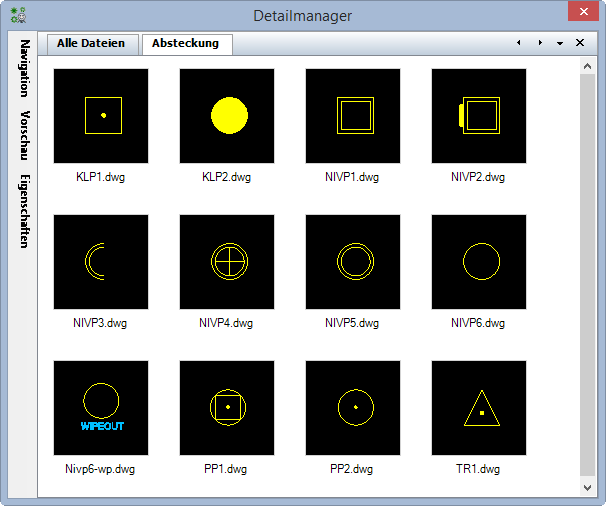

Durch das Doppelklicken auf das Block-Vorschaufeld öffnet sich der Detailmanager.



Der Detailmanager ist die zentrale, grafische Detailverwaltung für alle verwendeten Blöcke. Um weitere Informationen über diese Funktion zu erhalten, klicken Sie bitte auf den Hilfe Button.

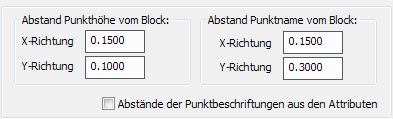

Durch die Eingabe des Abstandes der Punktbeschriftung können Sie die Abstände in X- und in Y-Richtung vom Einfügepunkt des Blockes aus festlegen.

Beinhaltet der verwendete Block bereits Attribute für die Punktbeschriftung und die Punkthöhe, können die Positionen aus den Blockattributen verwendet werden.
