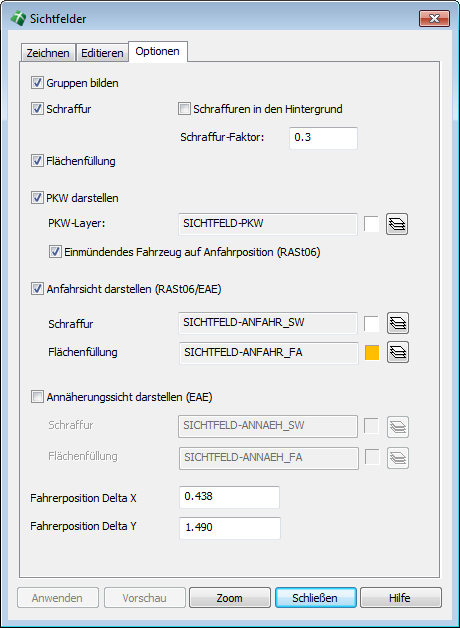

In den Optionen können alle Voreinstellungen für die per Schalter optionale Generierung der Elemente getroffen werden.


  • Gruppe bilden – alle generierten Elemente lassen sich automatisch zu einer Gruppe zusammenfassen. Dies hat den Vorteil, dass die Sichtfelder eine formale Einheit bilden.
  • Schraffur – Die Layer lassen sich mit Hilfe der zentralen Layersteuerung getrennt für den Anfahrts- und den Annäherungsbereich definieren. Zusätzlich bewirkt ein Schalter, ob Schraffuren in den Hintergrund gelegt werden. Der Faktor für das verwendete Schraffurmuster ANSI31 lässt sich in einem Eingabefeld vorgeben.
  • Flächenfüllung - Die Layer lassen sich mit Hilfe der zentralen Layersteuerung getrennt für den Anfahrts- und den Annäherungsbereich definieren.


  • PKW darstellen – Der Layer des PKW-Symbols lässt sich ebenfalls über die zentrale Layersteuerung festlegen. Zusätzlich kann festgelegt werden, dass das einmünende Fahrzeug auf der Anfahrposition (Anfahrsicht) gezeichnet wird. Bei deaktiviertem Schalter wird das Fahrzeug stattdessen an Annäherungssicht gezeichnet.
  • Anfahrsicht darstellen (RAS0 06/EAE) - Hier lassen sich die Layer getrennt für die Schraffur und die Flächenfüllung festlegen. Zusätzlich kann die Anzeige gänzlich aktiviert/deaktiviert werden.
  • Annäherungssicht darstellen (EAE) - Hier lassen sich die Layer getrennt für die Schraffur und die Flächenfüllung festlegen. Zusätzlich kann die Anzeige gänzlich aktiviert/deaktiviert werden. Die Annäherungssicht ist in der EAE definiert.
  • Fahrerposition Delta X - Mit diesem Wert lässt sich die Fahrerposition relativ zur Mitte der vorderen Stossstange in die negative X-Richtung verschieben, damit das Sichtdreieck nicht von der Mitte der Stossstange ausgeht, sondern vom Augpunkt des Fahrers. Die Programmvorgabe ist mit den Werten 0.438/1.490 festgelegt.
  • Fahrerposition Delta Y - Mit diesem Wert lässt sich die Fahrerposition relativ zur Mitte der vorderen Stossstange in die negative Y-Richtung verschieben, damit das Sichtdreieck nicht von der Mitte der Stossstange ausgeht, sondern vom Augpunkt des Fahrers.


Anmerkung: Damit beim Anklicken eines Elementes alle gruppenzugehörigen Elemente ausgewählt werden, ist es erforderlich, dass die Gruppenfunktionalität im CAD-System aktiviert ist. Dies kann über die Systemvariable PICKSTYLE (EIN: Wert=1 oder 3 bzw. AUS: Wert= 0 oder 2) oder in den Optionen unter Register AUSWAHL / Objektgruppe erfolgen.

Weiterführende Informationen hierzu entnehmen Sie bitte der CAD-Online-Hilfe des CAD-Systems unter dem Stichwort PICKSTYLE bzw. GRUPPE.
