Befehl: Eaws_TrfViewArea

Die Funktion Sichtfelder berechnet und zeichnet Sichtfelder an Knotenpunkten  gemäß RASt06 und EAE/EAHV. Hierbei wird die Anfahrsicht und optional auch die Annäherungssicht dargestellt.


  • Als Anfahrsicht wird die Sicht bezeichnet, die ein Kraftfahrer haben muss, der mit einem Abstand von 3,00 m vom Auge des Kraftfahrers aus gemessen vom Fahrbahnrand der übergeordneten Straße wartet.
  • Die Annäherungssicht ist in der EAE definiert und bezeichnet die wünschenswerte Sicht in Wohngebieten und stärker belasteten Knotenpunkten. Der Abstand zum Fahrbahnrand ist dabei undabhängig von der Geschwindigkeit auf 10 m festgelegt.


Aus Sicht des aus der einmündenden Straße kommenden Fahrzeuges sind als Grundlage die Fahrzeuge der übergeordneten Straße (links und rechts), das einmündende Fahrzeug sowie die Fahrbahnkante (Liniendefinition über zwei Punkte) anzugeben.

Die Fahrtrichtung des Fahrzeuges wird durch zwei Punkte definiert:


  • Fahrzeugpunkt, dieser ist technisch gesehen mit der Mitte der vorderen Stossstange identisch. In den Optionen können jedoch Delta-Werte festgelegt werden, damit der Fahrzeugpunkt z. B. mit dem Augpunkt des Kraftfahrers identisch ist. Dies entspricht auch der Programmvorgabe.
  • Richtungsbeschreibender Punkt

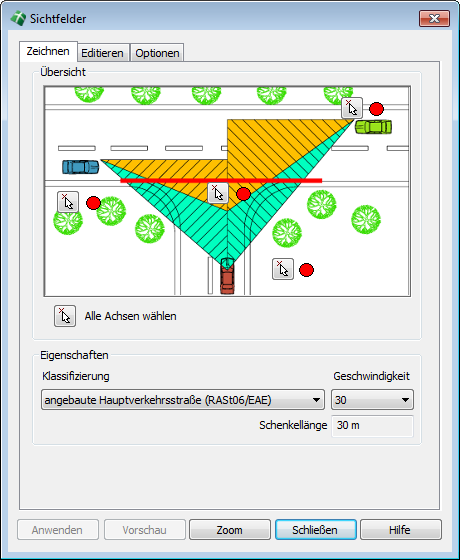

Vom Anwender bereits definierte Parameter werden in der Übersichtsgrafik durch ein Häkchen gekennzeichnet. Noch nicht gewählte Parameter werden durch einen roten Punkt markiert.

Über die Schaltfläche alle Achsen wählen können alle erforderlichen Parameter nacheinander definiert werden – einzelne Parameter werden über die Schaltflächen in der Übersichtsgrafik definiert.

Eine Wahl der Klassifizierung der zu verbindenden Straßenkategorien sowie der zulässigen Höchstgeschwindigkeit kann in zwei Klapplisten getätigt werden.

Bereits erstellte Sichtfelder können jederzeit wieder editiert werden, wodurch diese den geänderten Gegebenheiten entsprechend neu generiert werden.


Anmerkung: Die EAE 85/95 ist 2007 durch die "Richtlinien für die Anlage von Stadtstraßen - RASt 06" der FGSV ersetzt worden. In der Praxis werden jedoch die Angaben der EAE teilweise weiter verwendet. Die Funktion Sichtfelder ermöglicht daher die Auswahl der Klassifizierung nach beiden Regelwerken.  Für die zwei in der RASt 06 aufgeführten Straßenkategorien, "Erschließungsstraßen, angebaute Hauptverkehrsstraßen" und "Anbaufreie Hauptverkehrsstraßen" sind die Werte der Anfahrsicht identisch mit denen aus der EAHV und EAE. In den Optionen kann die Darstellung der nur in der EAE definierten Annäherungssicht wahlweise aktiviert weren.
