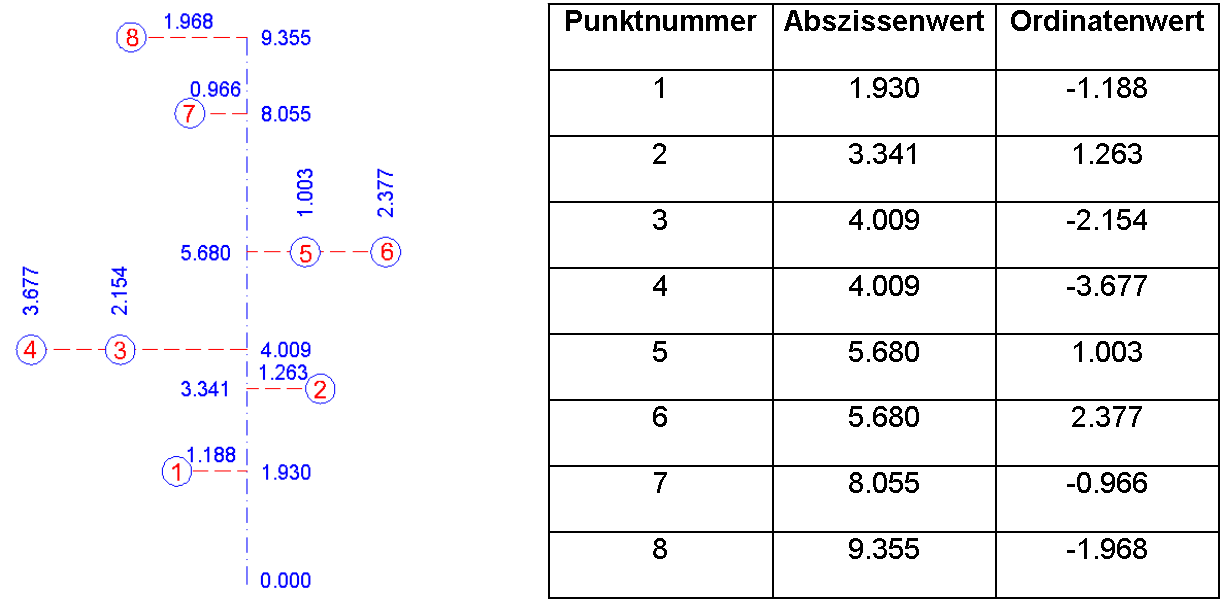

Der Modus Aufmaß unterscheidet sich vom Modus Bemaßung lediglich dadurch, dass die vor Ort aufgemessenen Werte eingegeben werden, anstatt diese durch eine Bemaßung zu ermitteln. Die Vorgehensweise ist ansonsten, beim Orthogonalmaß wie auch beim Dreiecksmaß identisch mit dem Bemaßungsmodus. Beim Orthogonalmaß werden Sie, nachdem die Abszisse definiert wurde, fortlaufend nach dem Abszissen-Abstand und dem Ordinaten-Abstand eines aufzumessenden Punktes gefragt. Die Werte werden i. d. R. über die Tastatur eingegeben (sind aber auch auf dem Bildschirm zeigbar), wobei darauf zu achten ist, dass die Ordinatenwerte auf der linken Seite mit einem Minus-Vorzeichen (-) eingegeben werden.



Im Aufmaßmodus stehen Ihnen im Übrigen alle Funktionen und Optionen zur Verfügung, die auch im Bemaßungsmodus vorhanden sind. Der Bemaßungsmodus ist speziell dafür gedacht, einen manuellen Feldriss in ihre CAD-Zeichnung zu übertragen. Sie können das Führen des Feldrisses natürlich auch gleich vor Ort mit Hilfe eines Notebooks durchführen. Beim Dreiecksmaß sorgen entsprechende Prüfroutinen dafür, dass die eingegebenen Werte auch einen Sinn machen, d. h. dass sich die Messlinien tatsächlich schneiden.
