Die Änderungsfunktion erlaubt Ihnen das Editieren der Messwerte beliebiger, Orthogonal- oder Dreiecksbemaßungen sowie die Ergänzung oder Reduktion von Messpunkten. Die Ergänzung einer Orthogonalbemaßung ist nur mit Änderungsfunktion möglich, während die Editierung der Messwerte und Position aller Bemaßungselemente aufgrund der assoziativen und reaktiven Eigenschaften auch mit einfachen CAD-Befehlen möglich ist (Siehe nächstes Kapitel).

Sie werden zunächst aufgefordert eine Orthogonal- oder Dreiecksbemaßung zu wählen. Hierbei ist es unerheblich welches Element sie wählen, da die Bemaßungen stets einen internen Verbund bilden. Die anschließenden Möglichkeiten hängen von der Art der Bemaßung ab:

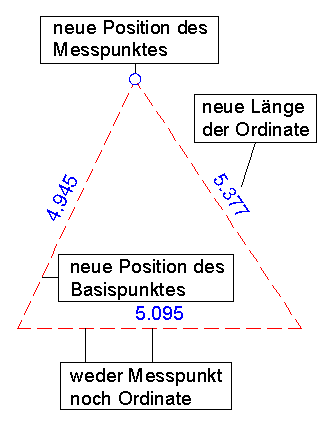

Dreiecksmaß

Beim Ändern einer Dreiecksbemaßung werden Sie aufgefordert, das zu ändernde Element zu wählen. Dies können hierbei alle Elemente außer der Basislinie sein.


  • Messpunkt – Der Messpunkt kann beliebig verschoben werden. Die Messlinien (Ordinaten) und die Messwerte werden automatisch abgeglichen.
  • Ordinatenwert – Sie können einen neuen Ordinatenwert per Tastatur eingeben oder durch das Zeigen der Länge (nicht der Position) am Bildschirm bestimmen, wobei hier der Abstand zum entsprechenden Basispunkt gemeint ist. Die Eingaben werden hierbei auf ihren Sinn hin geprüft. Ist der neue Ordinatenwert beispielsweise zu lang, wird Ihnen die Möglichkeit gegeben, den zweiten Ordinatenwert ebenfalls zu verändern.
  • Ordinate – Sie können eine neue Position für den jeweiligen Basispunkt eingeben. Der Messwert und die Basislinie werden automatisch abgeglichen.

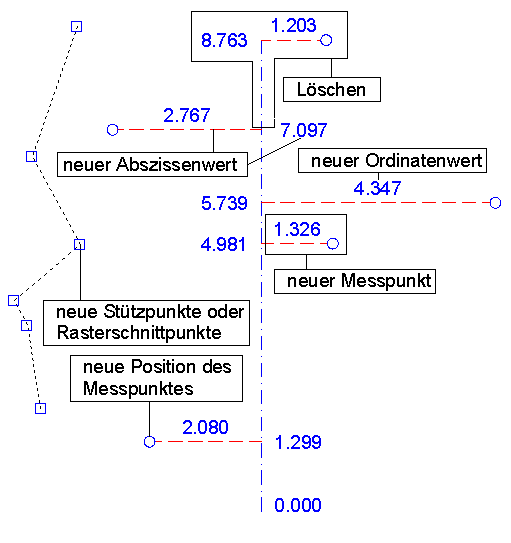

Orthogonalmaß

Beim Ändern einer Orthogonalbemaßung sind Sie zunächst im Ergänzungsmodus, d. h. Sie können nun beliebige neue Messpunkte hinzufügen. Weitere Änderungsfunktionen können durch Auswahl aus dem Kontextmenü oder der Befehlszeile ausgewählt werden:


  • Ändern – Im Änderungsmodus können Messpunkte, Messtexte oder Ordinaten gewählt werden, um diese grafisch oder durch Eingabe eines neuen Wertes zu ändern, wobei alle dazugehörigen Elemente automatisch abgeglichen werden.
  • Löschen – Durch das Löschen eines Elementes werden auch alle dazugehörigen Elemente automatisch mit gelöscht.
  • Stützpunkte/Rasterschnittpunkte – Die automatische Bemaßung weiterer Polylinien ist auch beim Ändern verfügbar und entspricht daher dem automatisierten Hinzufügen neuer Messpunkte.


Anmerkung: Der Änderungsbefehl steht sowohl im Modus Bemaßung als auch im Modus Aufmaß zur Verfügung und unterscheidet sich nicht wesentlich.
