Bei vielen Sachdatenfeldern ist es üblich, den eingetragenen Inhalt für Beschriftungszwecke zu nutzen. Vielfach sieht die Planzeichenverordnung dafür auch konkrete Planzeichen vor (siehe sämtliche § 2 Festsetzungen zum Maß der baulichen Nutzung). Mit diesen lässt sich ein Sachdatenfeld eines übergeordneten Planzeichens verknüpfen. Die verknüpften Planzeichen werden bei den Befehlen zur Textübernahme als sogenannte Präsentationsobjekte eingefügt.

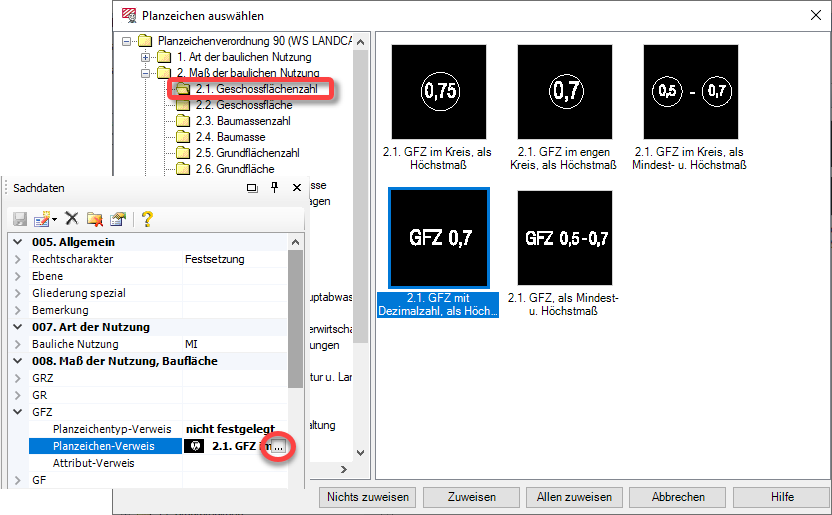

Im Fenster Sachdaten des Planzeichenmanagers kann zu jedem zugewiesenen Sachdatenfeld ein individueller Planzeichenverweis vorgenommen werden. Vielfach sind hier Vorgaben für WS LANDCAD gemacht worden, die man jedoch bewusst ändern darf. Insbesondere bei der Geschossflächenzahl, Grundflächenzahl und Baumassenzahl ist es so, dass die Planzeichenverordnung 90 zwei Beschriftungsweisen kennt. Die als Standard ausgewählten Varianten mit geometrischer Figur (Kreis oder Rechteck) sind auf diesem Weg änderbar.



  • Nichts zuweisen - Ein beim Verweis zugewiesenes Planzeichen kann hierüber entfernt werden. Der Verweis bleibt daraufhin unbelegt.
  • Zuweisen - Dem Verweis wird das gewählte Planzeichen als Präsentationsobjekt zugewiesen.
  • Allen zuweisen - Allen Planzeichen in der Bibliothek, denen das betreffende Sachdatenfeld (z. B. GFZ) zugewiesen ist, wird das nun gewählte Planzeichen als Präsentationsobjekt zugewiesen.
  • Abbrechen - Der Planzeichen auswählen-Dialog wird abgebrochen.
  • Hilfe - Öffnet die Hilfe.


Hinweis: Die Änderungen am Planzeichen-Verweis werden erst nach Neustart und an neu angewendeten Planzeichen wirksam.
