Bauleitplanung

Das Konvertieren stellt eine effiziente Möglichkeit dar, eine oder mehrere vorhandene Konturen oder Blöcke zu übernehmen und die Planzeichen in der Folge automatisch zeichnen zu lassen. Das Konvertieren wird angeboten bei Planzeichen vom Typ Fläche, Linie und Symbol. Bei Präsentationsobjekten steht sie nicht zur Verfügung.

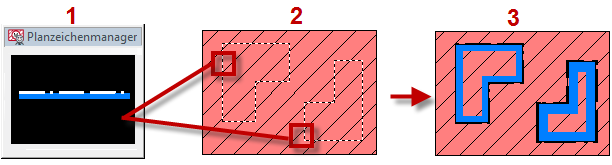

• Wählen Sie ein Planzeichen aus und rufen Sie den Befehl Konvertieren über die gleichnamige Schaltfläche oder das Menü auf (1).
• Wählen Sie eine oder mehrere vorhandene Polylinien bzw. Blöcke in der Zeichnung, die Sie in ein Planzeichen konvertieren wollen und bestätigen Sie Ihre Auswahl (2).
• Bei einer Planzeichen-Linie wird die Grafik zunächst in einer Vorschau angezeigt. Wurde das Muster zur richtigen Seite generiert, so beantworten Sie die Frage zur Richtung, andernfalls wählen Sie die Option Umkehren (3). Bei der Wahl mehrerer Linien wird die Abfrage separat für jede Linie ausgeführt.

Ist das Planzeichen vollständig eingefügt, erscheint der Sachdatendialog bzw. die Dialogbox zur Sachdateneingabe bei Mehrfachzuweisungen.

Bei einem Planzeichensymbol kann die Skalierung und Drehung der gewählten Blöcke übernommen oder ignoriert werden. Die Einstellungen dazu sind im Setup (Register Eingabe 🡪 Block konvertieren) zu finden. Der Skalierfaktor eines Blockes sagt zunächst jedoch nichts über die Größe eines Symboles aus. Der Skalierfaktor 1 kann z. B. einer Zeicheneinheit (1 Meter) oder zehn Zeicheneinheiten (10 Meter) entsprechen. Damit ein Planzeichensymbol mit seiner vorgegebenen Skalierung nicht fehlskaliert wird, kann man über den Wert der Option Skalierfaktor beim Blöcke konvertieren (siehe PlanZV-Setup) einen Skalierfaktor anlegen.

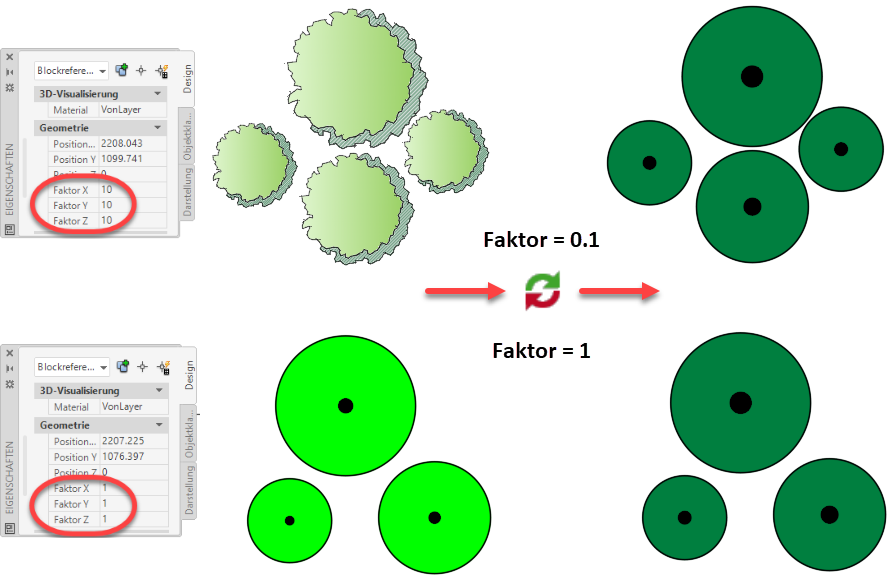

Das Beispiel zeigt, dass trotz optisch gleicher Größe die Skalierung unterschiedlich ist. Durch den Faktor "Skalierfaktor beim Blöcke konvertieren" kann diesem Unterschied bei einer beliebigen Anzahl von Symbolen entgegengewirkt werden.
