Beispiel:

Planzeichenverordnung 90 → 15.13. Grenze des Geltungsbereichs → GELTB_SW


Achtung: Diese Linie und Varianten davon sind die einzigen in der PlanzV90, bei der die Liniengrafik eines gezeichneten Polygons außerhalb liegt. Der Regelfall ist genau umgekehrt, d. h. die Liniengrafik sollte stets auf der Innenseite zum Liegen kommen. Dieser Umstand muss bei der Definition der Linienparameter berücksichtigt werden.


ALIGNMENT_1=0

CORNERANGLE_2=30

COUNT=3

DISTANCE_1=1.0

DISTANCE_2=2.15

FIXING_LINE=3

LINE_LAYER_1= GELTUNGSBEREICH_B

LINE_LAYER_2=GELTUNGSBEREICH_B

LINE_LAYER_3= UMGR_GELTUNGSBEREICH

LTYPE_2=Geltungsbereich

LTYPEFILE_2=Bplan.lin

PICTURE=Geltb_SW

STARTWITH=3

TEMP_1=1

WIDTH_2=2.0

WIDTH_3=0.3


  • Count=3 – Beim Zeichnen dieser Linie werden automatisch drei Linien erzeugt, wobei die erste nur temporär ist.

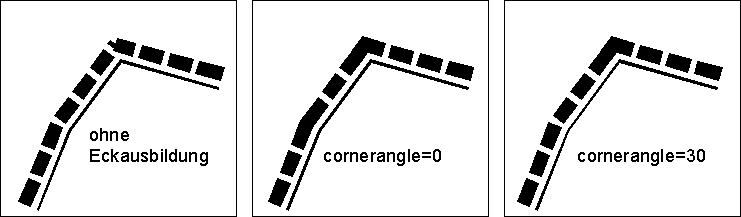

  • Cornerangle=30 – Der Wert 30 ist eine Grad-Angabe. Ab dieser Neigung wird an jedem Stützpunkt einer komplexen Linie mit einer bestimmten Breite eine zusätzliche Eckausbildung erzeugt, um eine saubere Darstellung zu gewährleisten.

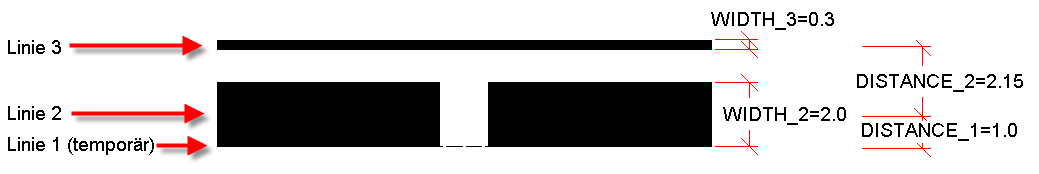

  • Distance_1=1,0 – Dieser Schlüssel beschreibt den Abstand der ersten zur zweiten Linie in Zeichnungseinheiten. Der Vorgabewert ist 0, d. h. die Linien würden übereinander liegen.
  • Distance_2=2.15 – Dieser Schlüssel beschreibt den Abstand der zweiten zur dritten Linie in Zeichnungseinheiten.
  • Line_Layer_1 bis _3= – Hier werden unterschiedliche Layer verwendet. Die erste Linie ist nachrangig, da es sich um eine temporäre Linie handelt. Die zweite Linie ist die eigentliche Grafiklinie in der Schwarzweiß-Darstellung. Die dritte Linie ist die Umgrenzungslinie, welche u. a. für die Flächengröße verantwortlich ist.
  • startwith=3 – Dieser Schlüssel zeigt an, an welcher der 3 Linien die Gesamtlinie aufgehängt wird.
  • temp_1=1 – Dieser Schlüssel gibt an, dass die erste Linie nur temporär ist, also nach dem Abschluss des Zeichenbefehls automatisch gelöscht wird. Sie wird als reine Führungslinie benötigt, um beim Zeichnen die Bezugsrichtung wechseln zu können.
  • Width_2=2.0 - Dieser Schlüssel beschreibt die Liniendicke der zweiten Linie (vgl. obige Skizze).


Alle Schlüssel besitzen Vorgabewerte (Vorgabewerte). Soll ein Vorgabewert verwendet werden, braucht der Schlüssel nicht gesetzt werden. In diesem Beispiel trifft das auf die Ausprägung der ersten Linie zu. Für sie wurde bezüglich des Linientyps keine Aussage getroffen, d. h. die Vorgabewerte CONTINOUS aus der Standard-Linientypdatei des CAD-Systems kommen zum Tragen.
