Bauleitplanung

Dies ist eine einfache Linie, bei der kein komplexer Linientyp verwendet wird.

• count=1 – Gibt an, dass nur eine Linie erzeugt wird.
• fixing_line=1 – Dieser Schlüssel gibt an, dass die Linie 1 zur Sachdatenberechnung herangezogen wird.
• Line_Layer_1=BAULINIE_GL – Dieser Schlüssel gibt an, auf welchem Layer die Linie angelegt werden soll.
• ltypefile_1=bplan.lin – Dieser Schlüssel verweist auf die verwendete Linientypdatei, der die Definition des Linientyps für die Linie 1 zu entnehmen ist. In den jeweiligen Bibliotheken werden unterschiedliche Linientypdateien z. B. ACAD.LIN, BPLAN.LIN, LPLAN.LIN usw. verwendet. Wird der Schlüssel nicht vergeben, wird der Linientyp in der Datei ACAD.LIN gesucht.
• ltype_1=Baulinie2 – Dieser Schlüssel verweist auf den in der Linientypdatei verwendeten Linientyp. Werden keine Angaben gemacht, wird der Linientyp CONTINUOUS verwendet.
• width_1=0.25 – Polylinien können mit einer festen Breite erzeugt werden. Mit diesem Schlüssel wird die Breite 0.25 für die Linie 1 festgelegt.

Im Gegensatz zu einfachen Linien zeichnen sich komplexe Linientypen dadurch aus, dass sie SHAPES (Symbole) beinhalten können, die tatsächlicher Bestandteil der Linientypdefinition sind. Dadurch beanspruchen sie weniger Speicherplatz als Blöcke. Im Fall der Baulinie sind in der Linientyp-Definition nur Striche und Lücken enthalten, jedoch keine grafischen Symbole oder Texte.

Linientypdefinitionen werden in der Bplan.lin festgehalten.

Den Namen des Linientyps erkennen Sie daran, dass ein Stern vorangestellt ist. Hinter dem Namen steht die Anweisung für die Darstellung in den AutoCAD-Dialogboxen (Linien und Shape-Namen in eckigen Klammern). Die eigentliche Linientypdefinition steht in der zweiten Zeile, die mit einem A beginnt.

Sie besagt hier, dass zuerst ein 8 Einheiten langes, ausgezogenes Linienstück gezeichnet wird, welchem eine 2 Einheiten lange Lücke folgt. Die Punkte werden als 1 Einheiten lange Linien dargestellt, die eine Lücke von 2 Einheiten haben. Dieses Muster wird ständig wiederholt. Bitte informieren Sie sich im AutoCAD-Handbuch für Benutzeranpassung bezüglich der in Linientypen möglichen Definitionen.

Der Symbollinienmanager im Modul Entwurf ermöglicht das automatisierte Erstellen solcher komplexen Linientypen inkl. dem automatischen Erstellen der hierfür notwendigen Symboldateien. Die zu einer Linie gehörenden Elemente (Liniendatei u. Symboldateien) können Sie problemlos zur Definition neuer Planzeichen verwenden.

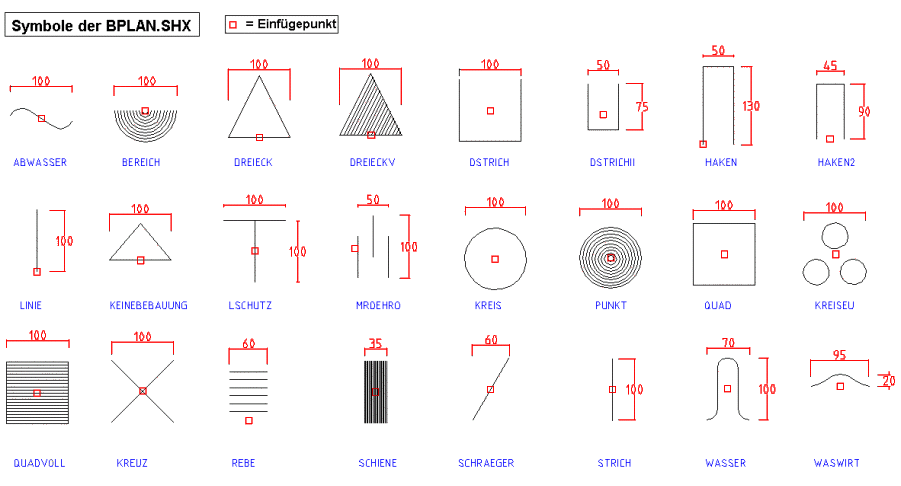

In der mit WS LANDCAD ausgelieferten Bibliothek für die Planzeichenverordnung 90 wird standardmäßig die kompilierte Symboldatei BPLAN.SHX verwendet, in welcher die wichtigsten Grundsymbole vorhanden sind. Diese Datei ist auch unkompiliert mit der Endung *.SHP vorhanden.

Alle Shapes wurden mit einer maximal zulässigen Größe von ca. 100 Einheiten gezeichnet und werden in den Linien durch Eingabe eines Faktors auf das benötigte Maß verkleinert. Dies hängt mit dem Umstand zusammen, dass Shapes nur geradzahlige Abmessungen haben dürfen. Komplexe Linientypen und die zur ihrer Erstellung notwendigen Shapes können alternativ auch mit dem in der Entwurfsplanung vorhandenem Symbollinienmanager erstellt werden. Den Namen für die neue Linie vergeben Sie bitte ohne Extension. Dann können Sie das Symbol einfach mit Linien, Bögen usw. zeichnen, anschließend ein Auswahlfenster über die Grafik legen und einen Einfügepunkt bestimmen. Das Programm erstellt aus diesen Angaben kompilierte (*.SHX) und unkompilierte (*.SHP) Symboldateien und legt diese mit einem selbstständig vergebenen Namen im jeweiligen Verzeichnis ab.
